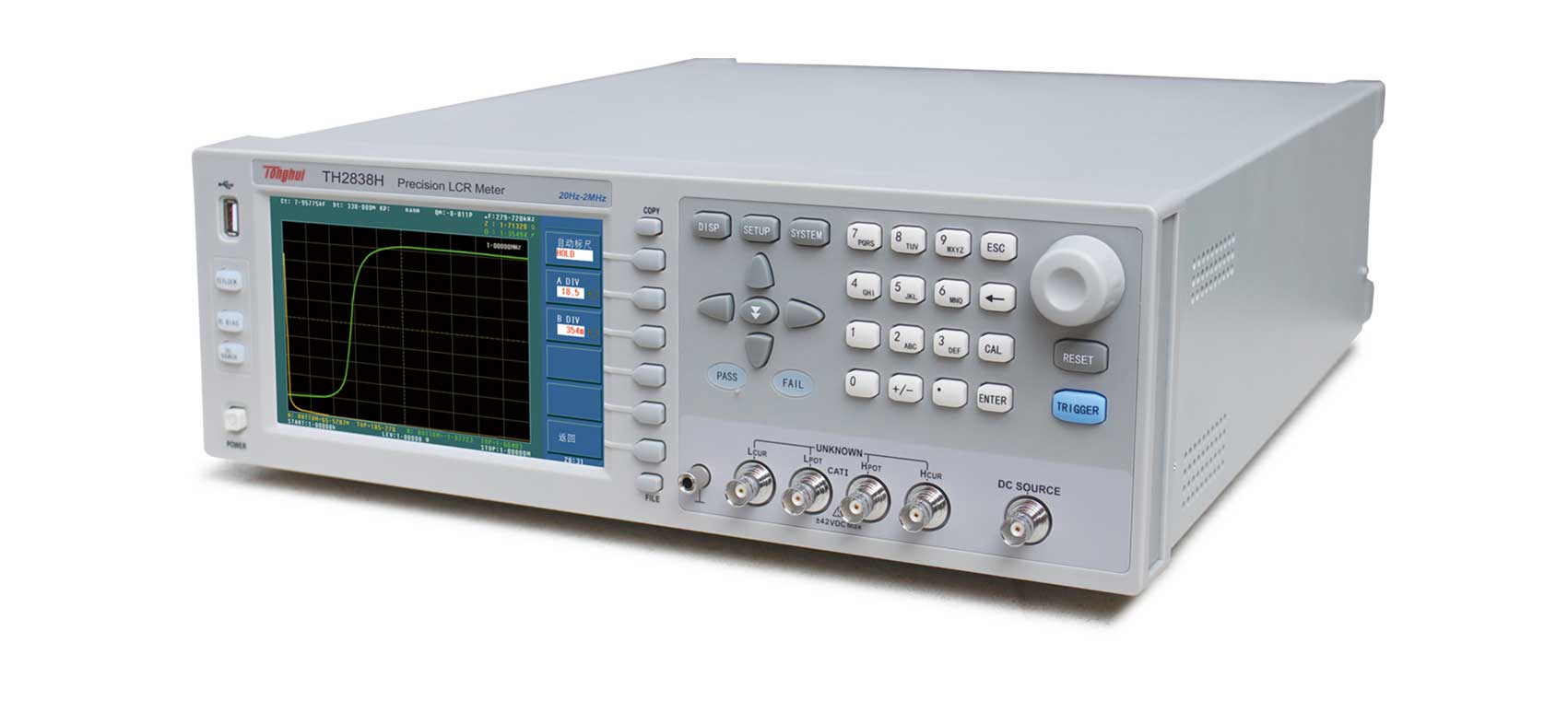

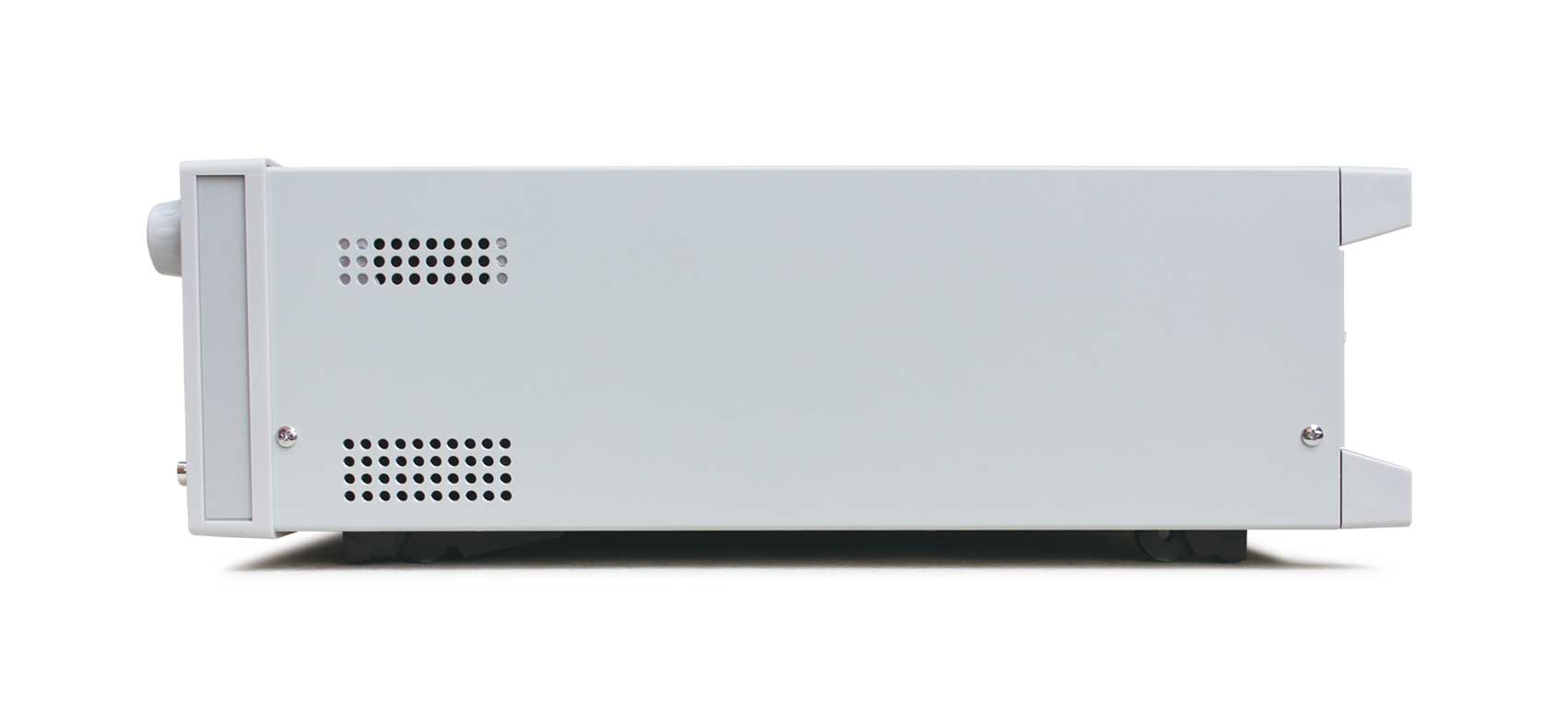

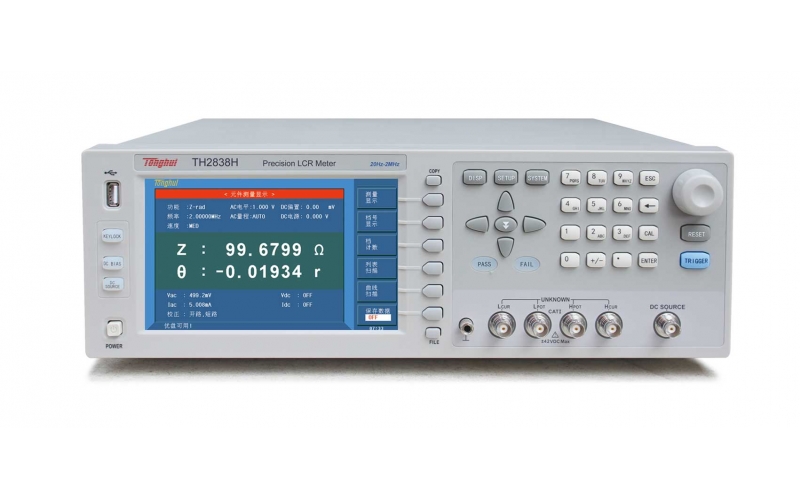

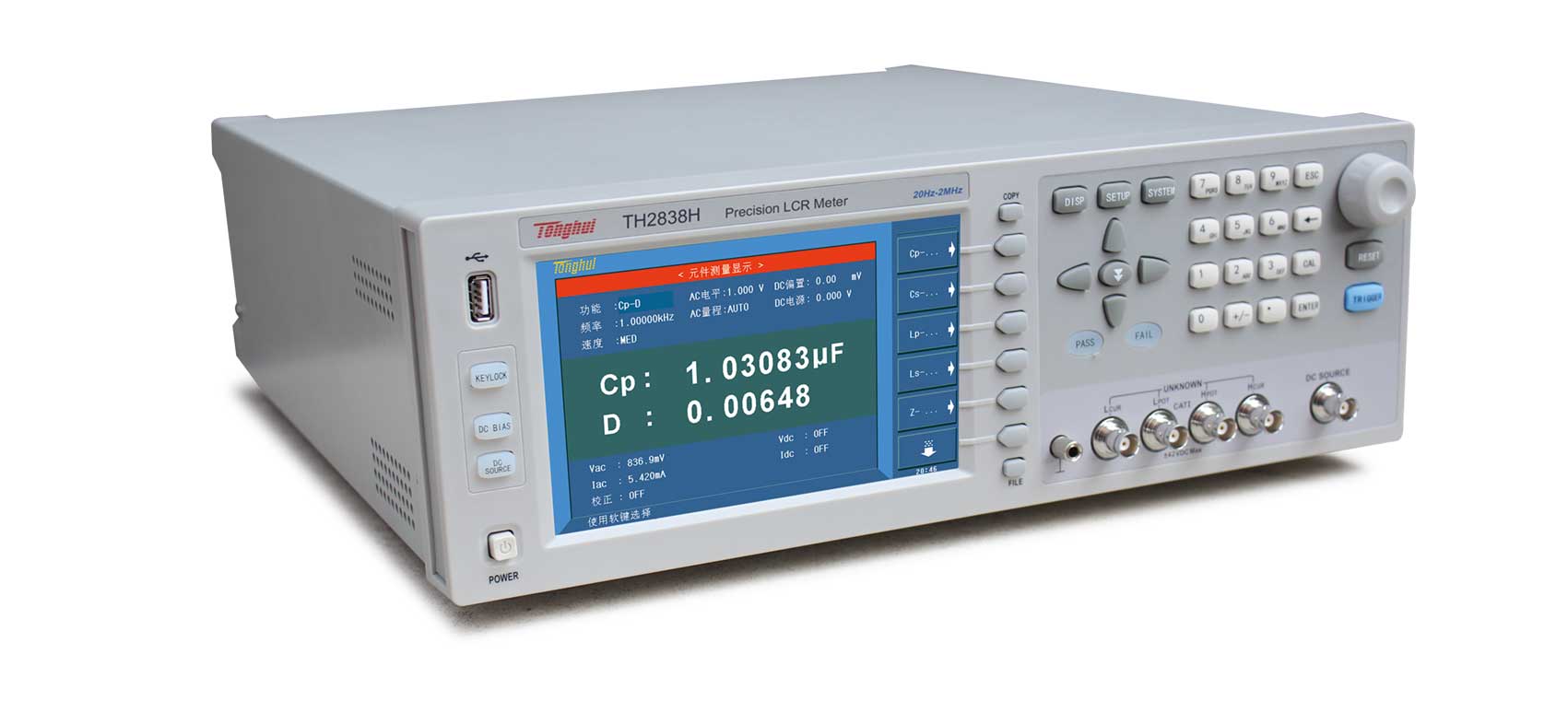

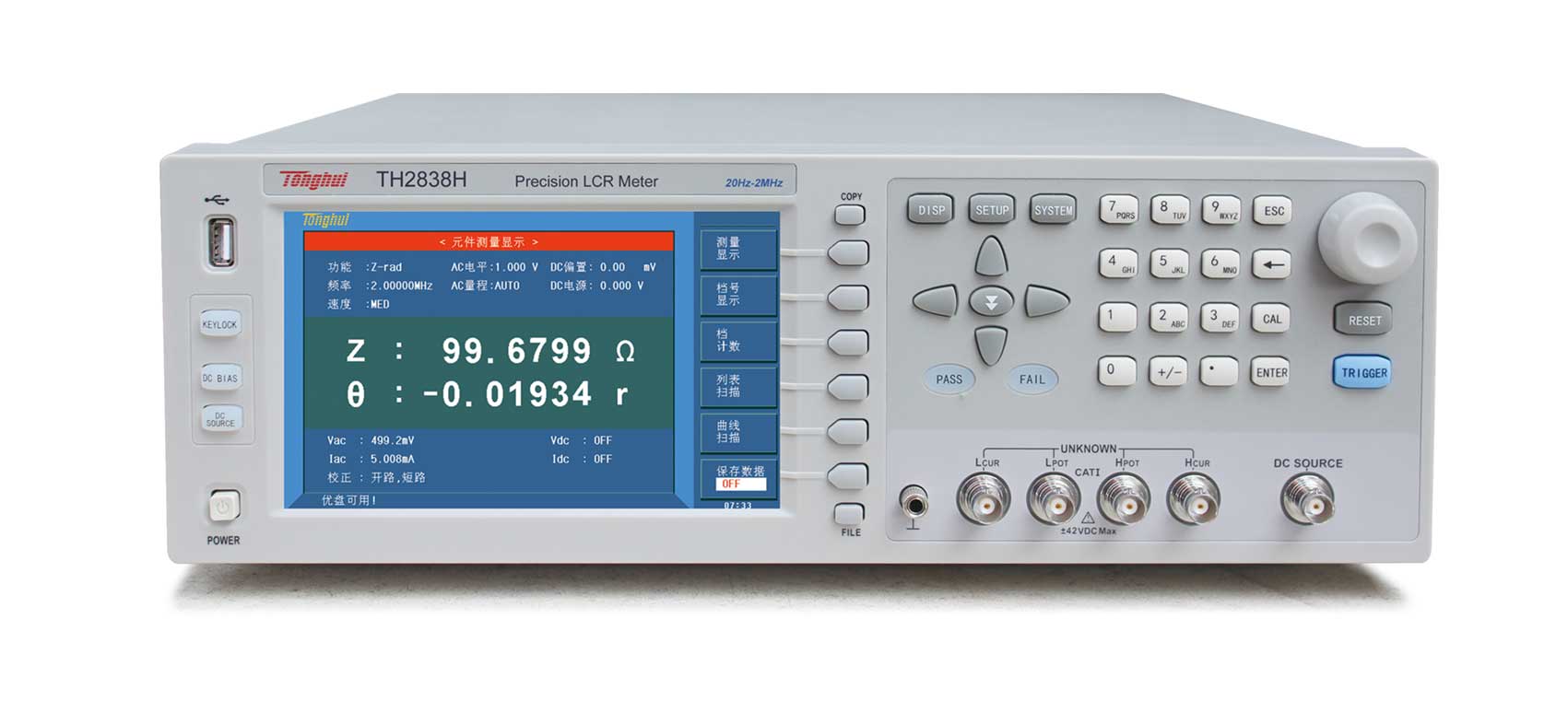

• TH2838H 阻抗分析儀


• 簡介

•

  ■?無源元件:電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估和性能分析

  ■?半導體元件:LED驅動集成電路寄生參數測試分析；變?nèi)荻O管的C-VDC特性;晶體管或集成電路的寄生參數分析


  ■?其它元件:印制電路板、繼電器、開關、電纜、電池等的阻抗評估


  ■?介質材料:塑料、陶瓷和其它材料的介電常數和損耗角評估


  ■?磁性材料:鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估


  ■?半導體材料:半導體材料的介電常數、導電率和C-V特性液晶材料：液晶單元的介電常數、彈性常數等C-V特性


• 應用

• ??

  電容測試? ? ? ? ? ? ? ? ? ? ?電阻測試? ? ? ? ? ? ? ? ? ? ? ?電感測試




  同惠LCR數字電橋測試頻率分布表

  ?




  NO：1 高精度

  采用自動平衡電橋技術

  TH2838/TH2838H測試頻率：20Hz-2MHz

  TH2838A測試頻率：20Hz-1MHz





  NO：2 高穩定性和一致性



  NO：3 高速度、最快可達5.6ms測試速度




• 技術參數

•


  產品型號		TH2838H
  測試信號源
  信號源輸出阻抗		100Ω，?±1% ?@1kHz
  測試頻率	范圍	20Hz-2MHz
  	分辨率	20.0000Hz - 99.9999Hz、1mHz
  		100.000Hz - 999.999Hz、10mHz
  		1.00000kHz - 9.99999kHz、100mHz
  		10.0000kHz - 99.9999kHz、1Hz
  		100.000kHz - 999.999kHz、10Hz
  		1.00000MHz - 2.00000MHz、100Hz
  AC測試信號模式		額定值(ALC OFF)：		設定電壓為測試端開路時Hcur電壓
  				設定電流為測試端短路時從Hcur流出電流
  		恒定值(ALC ON)：		保持DUT上電壓與設定值相同
  				保持DUT上電流與設定值相同
  AC信號	電壓范圍	F≤1MHz??5mVrms-- ?20Vrms F >1MHz??5mVrms -- 15Vrms
  	分辨率	5mVrms -- 0.2Vrms		100uVrms
  		0.2Vrms -- 0.5Vrms		200uVrms
  		0.5Vrms -- 1Vrms		500uVrms
  		1Vrms -- 2Vrms		1mVrms
  		2Vrms -- 5Vrms		2mVrms
  		5Vrms -- 10Vrms		5mVrms
  		10Vrms -- 20Vrms		10mVrms
  	電流范圍	50uArms --100mArms
  	分辨率	50uArms -- 2mArms		1 uArms
  		2mArms -- 5mArms		2 uArms
  		5mArms -- 10mArms		5 uArms
  		10mArms -- 20mArms		10uArms
  		20mArms -- 50mArms		20uArms
  		50mArms--100mArms		50uArms
  Rdc測試	電壓范圍	100mV — 2V
  	分辨率	100uV
  	電流范圍	0mA— 20mA
  	分辨率	1uA
  DC偏置	電壓范圍	0V — ± 40V
  	分辨率	0V -- 5V		100uV
  		5V -- 10V		1mV
  		10V -- 20V		2mV
  		20V -- 40V		5mV
  	電流范圍	0mA— ± 100mA
  	分辨率	0 A -- 50mA		1uA
  		50mA -- 100mA		10uA
  電壓源	電壓范圍	-10V -- 10V
  	分辨率	1mV
  	電流范圍	-45mA -- +45mA
  	輸出阻抗	100Ω
  顯示器
  尺寸/類型		7英寸?(對角線)TFT LCD顯示器
  比例		16：9
  分辨率		800×RGB×480
  測量功能
  測試參數		Cp-D,Cp-Q,Cp-G,Cp-RpCs-D,Cs-Q,Cs-RsLp-D,Lp-Q,Lp-G,Lp-Rp,Lp-Rdc,Ls-D,Ls-Q,Ls-Rs,Ls-Rdc,RdcR-X,Z-θd,Z-θr,G-B,Y-θd,Y-θr,Vdc-Idc
  數學功能		A(X+B)+C，?X為測試參數，A、B、C為輸入?yún)?shù)
  等效電路		串聯、并聯
  偏差測量		與標稱值的絕對偏差Δ，與標稱值的百分比偏差Δ%
  校準功能		開路OPEN、短路SHORT、負載LOAD
  量程選擇		自動AUTO、手動HOLD
  量程	LCR	100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ，共15檔
  	Rdc	1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ，共15檔
  觸發模式		INT、MAN、EXT、BUS
  觸發延遲		0 s -- 999 s，分辨率100us
  測試端配置		四端對
  測試電纜長度		0m, 1m, 2m, 4m
  測量平均		1-255次
  測量時間	速度模式	20Hz	100Hz	1kHz	10kHz	100kHz	1MHz	2MHz
  	FAST	330	100	20	7.7	5.7	5.6	5.6
  	MED	380	180	110	92	89	88	88
  	LONG	480	300	240	230	220	220	220
  測量顯示范圍
  Cs, Cp		±1.000000?aF?-- ?999.9999 EF
  Ls,Lp		±1.000000?aH?-- ?999.9999 EH
  D		±0.000001 -- 9.999999
  Q		±0.01 -- 99999.99
  R,?Rs,?Rp, X, ?Z,?Rdc		±1.000000?aΩ?-- ?999.9999 EΩ
  G,B,Y		±1. ?000000?aS?--??999.9999 ES
  Vdc?		±1.000000?aV?-- ?999.9999 EV
  Idc		±1.000000?aA?-- ?999.9999 EA
  θ r		±1.000000 ?a?rad?-- 3.141593?rad
  θ d		±0.0001 deg -- 180.0000 ?deg
  Δ%		±0.0001% -- 999.9999%
  t		-99.99℃?-- ?1000.00℃
  Turn Ratio (待擴展)		±0.000000 -- 1000.000
  基本測量準確度		0.05%(詳見說明書)
  列表掃描
  掃描點數		最多201點
  掃描參數		測試頻率、AC電壓、AC電流、DC BIAS電壓、DC ?BIAS電流
  第二掃描參數		無、量程方式、測試頻率、AC電壓、AC電流、DC BIAS電壓、DC ?BIAS電流、直流源電壓。注：已選擇的第一掃描參數參數不能再選為第二掃描參數。
  觸發模式	順序SEQ	當一次觸發后，在所有掃描點測量。/EOM/INDEX只輸出一次。
  	步進STEP	每次觸發執行一個掃描點測量。每點均輸出/EOM/INDEX，但列表掃描比較器結果只在最后的/EOM才輸出。
  列表掃描比較器		可為每個掃描點設置一對下限和上限?？蛇x擇：通過第一掃描參數判斷/通過第二參數判斷/不用于每一極限。
  列表掃描時間標記		在順序模式中，將觸發點設定為0時，通過定義時間就可在每個測量點記錄測量開始的時間。
  圖形掃描分析
  掃描點數		51、101、201、401、801點可選
  掃描軌跡		主/副參數可選擇
  顯示范圍		自動、鎖定
  坐標標尺		對數、線性
  掃描參數		頻率、ACV、ACI、DCV BIAS/DCI BIAS、直流電壓源
  掃描結果顯示		主/副參數最大值/最小值、設定點主/副參數值
  掃描圖形存儲		掃描圖形可存儲于儀器內部FLASH、外部USB存儲器或上傳上位機。
  比較器
  Bin分檔	主參數	9 BIN、OUT_OF_BINS、AUX_BIN和LOW_C_REJECT
  	副參數	HIGH、IN、LOW
  Bin極限設置		絕對值、偏差值、百分偏差值
  Bin計數		0 -- 999999
  PASS/FAIL指示		滿足主參數為9 BIN之一、副參數為IN，前面板PASS燈ON，否則FAIL ON
  測量輔助功能
  數據緩沖存儲功能		201個測量結果可分批讀取
  保存/調用功能		40組儀器內置非易失存儲器測試設定文件500組儀器USB存儲器測試設定文件/截屏圖形/記錄文件
  鍵盤鎖定功能		可鎖定前面板按鍵
  接口
  USB HOST端口		通用串行總線插座，A類；FAT16/FAT32格式。U盤存儲或條形碼掃描
  USB DEVICE端口		通用串行總線插座，小型B類（4個接觸位置）；與USBTMC-USB488和USB 2.0相符合，陰接頭用于連接外部控制器。
  LAN		10/100BaseT以太網，8引腳，兩種速度選擇
  HANDLER接口		用于Bin分檔信號輸出
  外部DC BIAS控制		控制TH1778/TH1778S偏置電流源，最多一臺TH1778+5臺TH1778S (120A MAX)
  RS232C		標準9針，交叉
  GPIB (選件)		24針D-Sub端口（D-24?類），陰接頭與IEEE488.1、2和SCPI兼容。








• 附件

標配
配件名稱	型號
四端帶卡夾具	TH26005C
短路片	TH26010
帶盒四端絕緣帶鎖Kelvin測試線	TH26011BS
