產品介紹

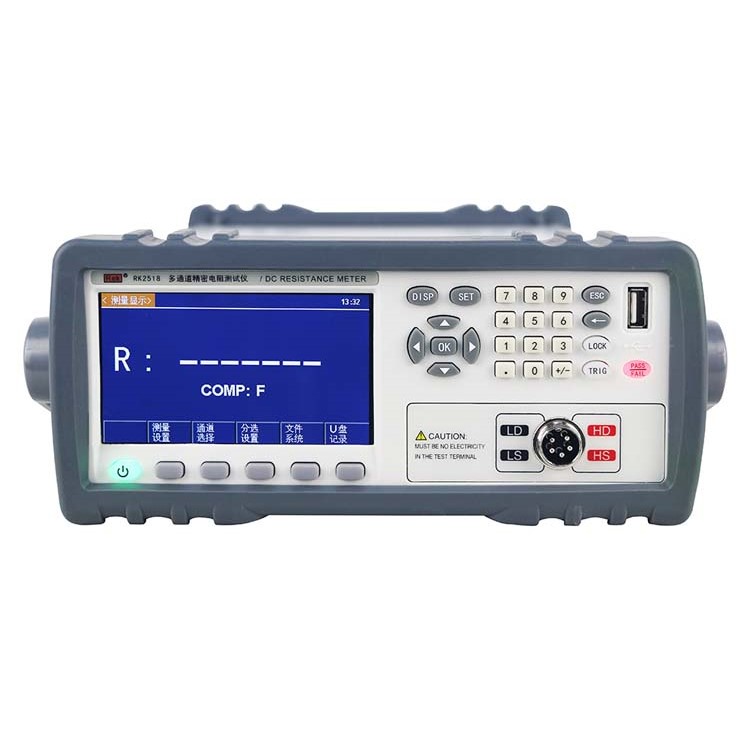

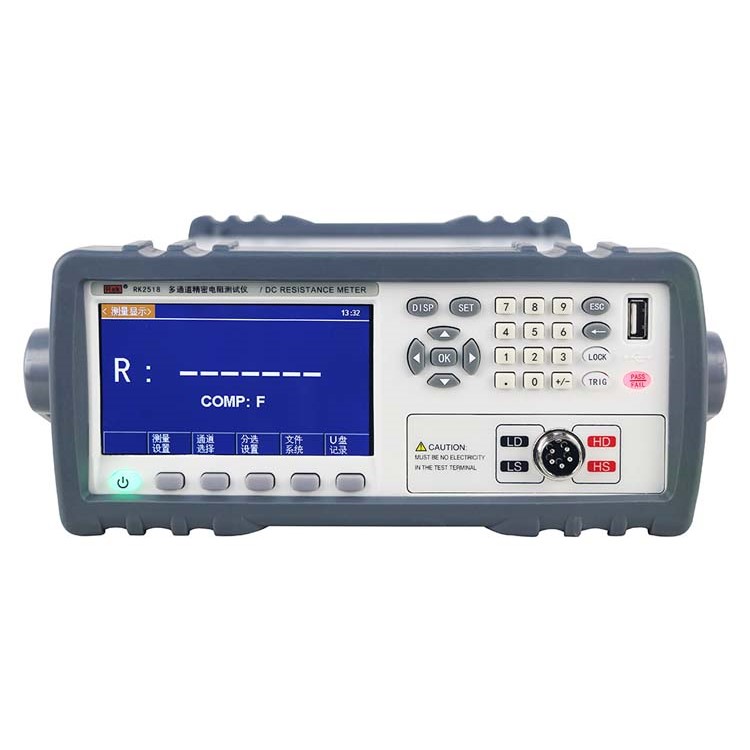

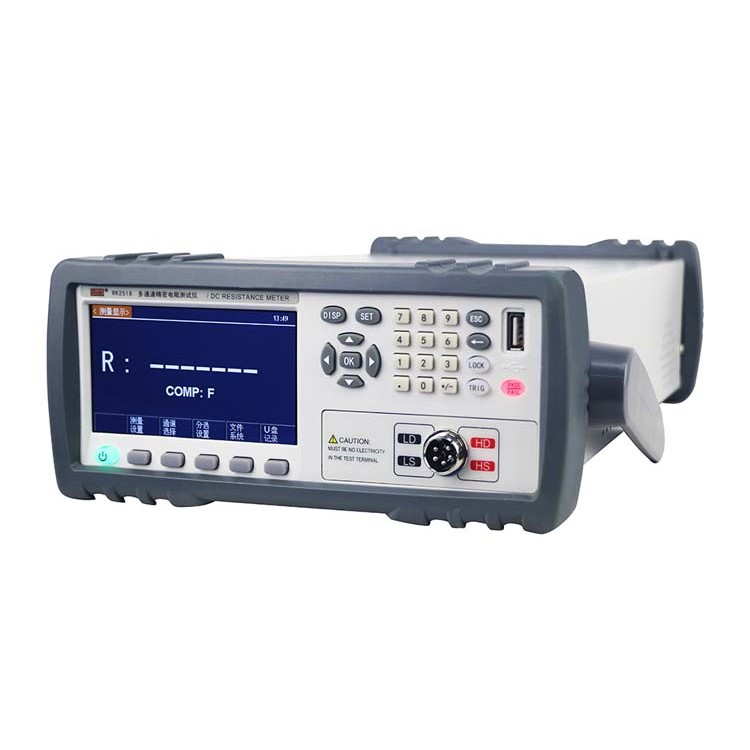

RK2518多路電阻測試儀采用當前主流的32bits CPU和高密度SMD貼裝工藝、24位色分辨率480*272的真彩IPS LCD液晶屏顯示以及上下左右功能鍵，界面清爽、操作便捷;其使用于繼電器接觸電阻、接插件接插電阻、導線電阻、印制板線路及焊孔電阻等；溫度補償能免除環境溫度對測試工作的影響；RK2518系列提供了多種接口功能，可方便的與PC進行數據通訊和遠程控制。
應用領域
廣泛用于測量各種線圈的電阻、電動機變壓器繞組的電阻，各種電纜的導線電阻，開關插頭、插座等電器元件的接觸電阻和金屬鉚接電阻，金屬探傷等，可使用HANDLER、USB及RS232接口輸出良品/不良品信號，進行自動化測試。
性能特點
1、最高電阻精度：0.05%；電阻最小分辨率：10μΩ；
2、溫度補償功能（TC）；溫度基本精度：0.1℃；
3、最大測試范圍：10μΩ~200KΩ；
4、零底數設計，微弱電阻測試無需清零；
5、單路最高測試速度：40次/秒；
6、3檔比較功能：合格/超上限/超下限；
7、多種觸發方式：內部、外部、和手動觸發；
8、RS232C/HANDLER/USB/RS485接口實現遠程控制；
9、U盤記錄測試數據，并可遠程升級儀器軟件。
| 型號 | RK2518-4 | RK2518-8 | RK2518-16 |
| 電阻測量 | |||
| 測量范圍 | 10μΩ～200KΩ | ||
| 電阻量程 | 基本精度0.05% | ||
| 掃描路數 | 4路 | 8路 | 16路 |
| 最大測試電流 | 500mA | ||
| 顯示 | |||
| 顯示器 | 24位色，分辨率480*272的真彩IPS LCD液晶屏 | ||
| 讀數位數 | 四位半數字顯示 | ||
| 測量功能 | |||
| 電阻測量時間 | 快速:40次/s 中速:20次/s 慢速:12次/s | ||
| 測試端配置 | 四端 | ||
| 測量模式 | 順序掃描 | ||
| 測試參數保存 | 5組 | ||
| 溫度測量 | |||
| 測量參數 | PT1000:精度0.1℃ | ||
| 顯示范圍 | -10℃-99.9℃ | ||
| 比較器 | |||
| 信號輸出 | HI/PASS/LO | ||
| 訊響 | 合格/不合格/關閉 | ||
| 極限設置方式 | 絕對值上/下限；百分比上/下限+標稱值 | ||
| 其他參數 | |||

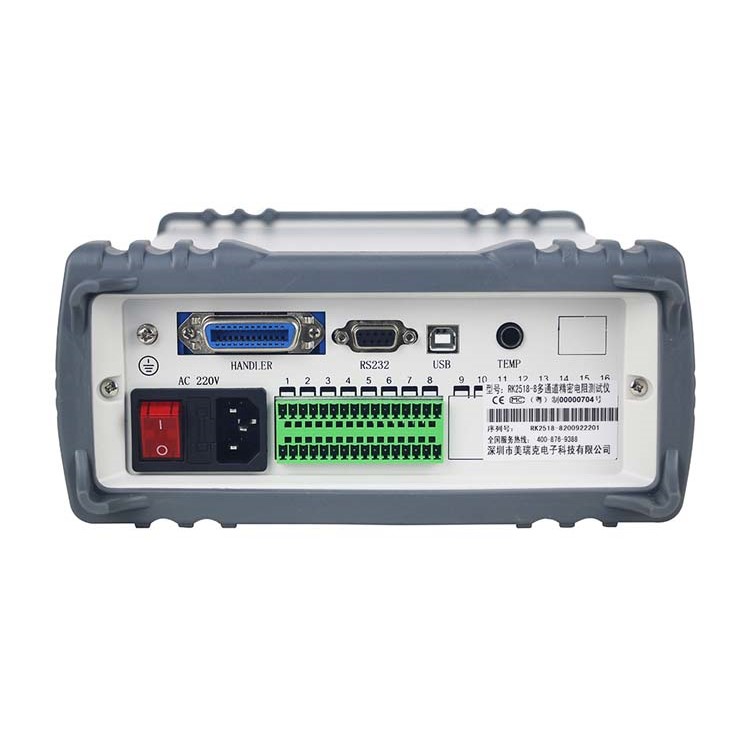

| 接口 | USB HOST/USB DEVICE/RS232/HANDLER/RS485 | ||
| 工作環境 | 溫度 0℃～ 40℃濕度<80% RH | ||
| 尺寸 | 361×107×264mm | ||
| 重量 | 凈重約4kg | ||

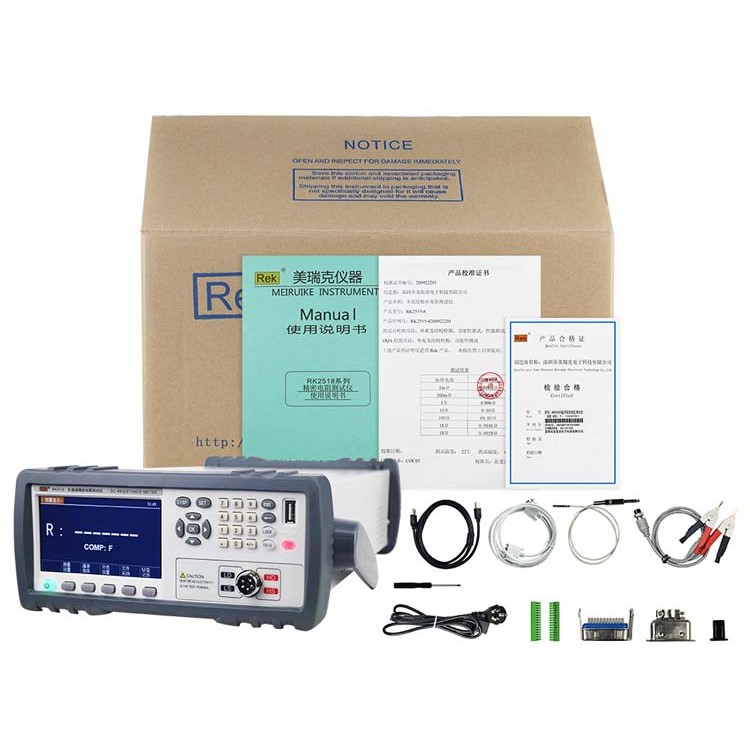

| 配件 | 四端開爾文測試夾、溫度探頭、USB/232通訊電纜、插拔式接線端子、電源線 | ||
