特點 | 優勢 |
| 內部 IQ 帶寬高達 6MHz | 輸出基本數字射頻信號和窄帶寬的通信信號。 |
| 外部 IQ 帶寬高達 200MHz | 無線/通信信號超寬帶寬 |
| 使用軟件輕松升級到內部矢量調制源 | 適合模擬和矢量信號發生器的應用，價格極低 |
| OCXO 時基提供 <±0.002ppm 溫度穩定性以及 <±0.05ppm 時效穩定性 | R&D 應用程序的優秀時效和穩定性的性能 |
| 輸出頻率覆蓋范圍始于真實直流 | 消除添加直流/低頻應用程序的儀器的需求 |
關鍵特征
模擬和矢量/數字信號生成能力 雙基帶ARB發生器 模擬調制標準 軟鍵以極低成本升級到矢量/數字調制 GSM，EDGE，W-CDMA，APCO-25，DECT，NADC，PDC和TETRA的數字調制應用 USB、GPIB、RS-232和LAN接口 12磅(5.6公斤) 2U高、半標準機架寬度

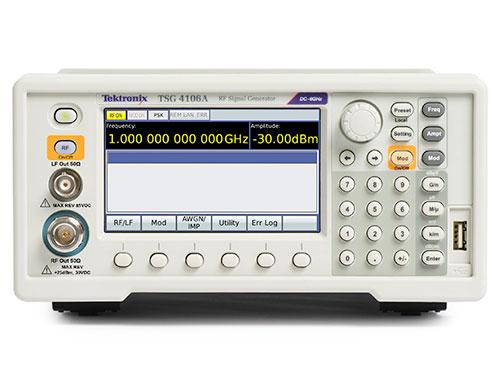

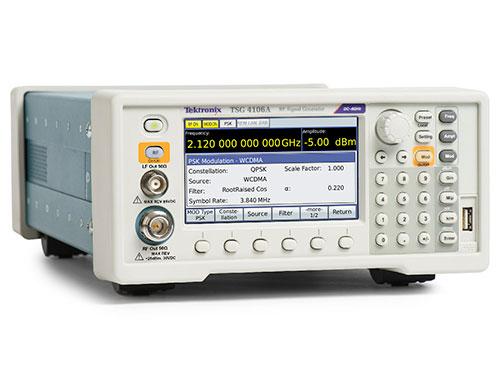

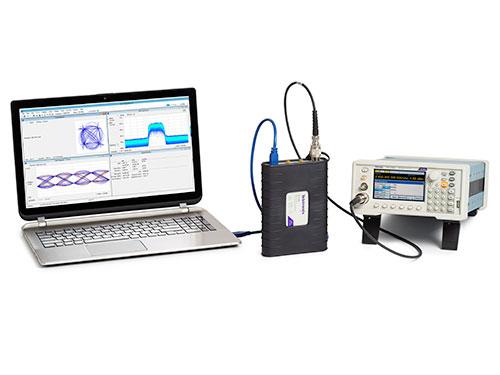

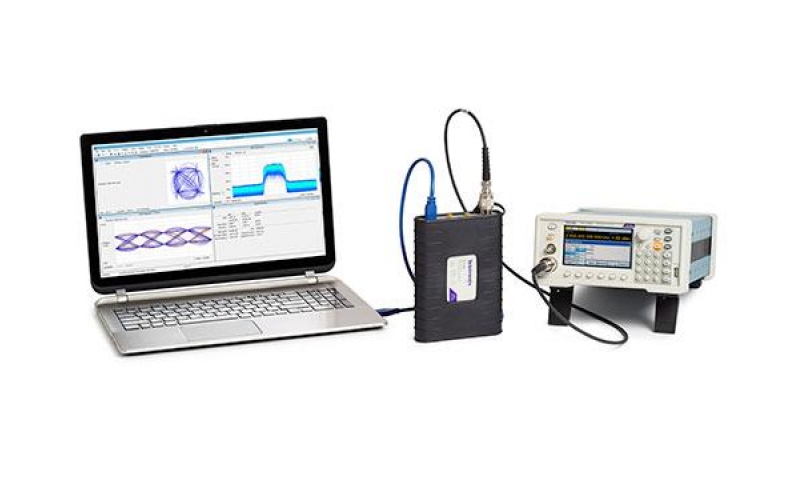

泰克TSG4100A 射頻矢量信號發生器?
關鍵性能規范
真直流到2 GHz，4 GHz或6 GHz，既支持模擬信號，也支持矢量/數字信號生成 典型的≤±0.30dB幅值精度(22℃時的0 dBm連續信號)在10 MHz至6 GHz之間 I/Q調制輸入(400 MHz射頻帶寬) ASK，FSK，MSK，PSK，QAM，VSB和自定義I/Q
模擬調制
矢量調制
內部基帶發生器
外部IQ調制
功率與頻率
OCXO時基
簡易遠程通信
規格
頻率
BNC輸出，所有型號
直流至62.5兆赫 n型輸出
TSG4102A
950千赫至2.0千兆赫 TSG4104A
950千赫至4.0千兆赫 TSG4106A
950千赫至6.0千兆赫
頻率分辨率
1μHz在任何頻率
切換速度
<8?ms (to within 1?ppm)
頻率誤差
<(10–18
+時基誤差)×fc
頻率穩定性
1?× 10–11
(1s Allan方差)
前面板BNC輸出
頻率范圍
直流至62.5兆赫
振幅
1.00 V RMS 調至0.001 V RMS (-47 dBm至+14.96 dBm)
偏移量
±1.5 VDC
偏移分辨率
5 MV
最大偏移
1.817 V(振幅+偏移)
振幅分辨率
<1?%
振幅精度
±0.7分貝
諧波，典型的
<–40?dBc
虛假的、典型的
<–65?dBc
輸出耦合
DC，50Ω±2%
阻抗
50Ω
反向保護
±5 VDC
VSWR，典型
< 1.6?:1?
前面板N型輸出
功率輸出
TSG4102A
+16.5 dBm至-110 dBm TSG4104A
+16.5 dBm至-110 dBm(<3 GHz) TSG4106A
+16.5 dBm至-110 dBm(<4 GHz) +10 dBm至-110 dBm(4-6 GHz)
電壓輸出
TSG4102A
1.5 V RMS 至0.7V RMS TSG4104A
1.5 V RMS 至0.7μV RMS (<3 GHz) TSG4106A
1.5 V RMS 至0.7μV RMS (<4 GHz)
振幅分辨率
0.01 dBm
振幅精度
連續波，50Ω負載(分貝，典型)
Cw，18°C至28°C >10 dBm 10至30 dBm -30至-60 dBm -60至-100 dBm <-100?dBm 10兆赫至0.1千兆赫 ±0.2 ±0.25 ±0.35 ±0.45 ±0.6 0.1千兆赫至2千兆赫 ±0.15 ±0.15 ±0.25 ±0.35 ±0.6 2 GHz至4 GHz ±0.3 ±0.2 ±0.35 ±0.6 ±0.8 4 GHz至6 GHz 納 ±0.3 ±0.4 ±0.75 ±1.25 連續波，50Ω負載(分貝，最大)
級別范圍： +5至-30 dBm(最大) +5至-30 dBm(典型) 溫度： 18°C至28°C 5°C至40°C 5°C至40°C 10兆赫至0.1千兆赫 ±0.6 ±1.0 ±0.7 0.1千兆赫至2千兆赫 ±0.6 ±1.0 ±0.6 2 GHz至4 GHz ±0.6 ±1.0 ±0.7 4 GHz至6 GHz ±1 ±1.5 ±0.9
阻抗
50Ω
輸出耦合
AC，50Ω
VSWR，典型
<1.5?(2?MHz to 2?GHz)
<1.8?(2?GHz to 6?GHz)
反向保護
30 VDC，+25 dBm
IQ調制輸出電平精度
輸出振幅為-5 dBm。 溫度： 18°C至28°C 5°C至40°C 財務委員會： 典型(分貝) 最大(分貝) 典型(分貝) <2?GHz ±0.1 ±0.4 ±0.4 2 GHz至4 GHz ±0.2 ±0.6 ±0.4 4 GHz至6 GHz ±0.4 ±0.8 ±0.7
射頻輸出的光譜純度
次諧波
無
諧波，最大的
輸出電平<0 dBm，1 GHz連續信號 TSG4102A和TSG4104A
< -38?dBc
TSG4106A
< -30?dBc
典型諧波(輸出電平<0 dBm)
< -35?dBc, CW , Fc < 2?GHz
假的(典型的)
輸出電平-10 dBm，CW < -68?dBc
從950千赫的載波到1千兆赫的大于10千赫 < -60?dBc
>10 kHz從1 GHz到2 GHz的載波 < -55?dBc
>10 kHz從2 GHz到4 GHz的載波 < -55?dBc
>10 kHz從4 GHz到6 GHz的載波
殘余調頻，典型
1Hz均方根(300 Hz至3 kHz帶寬)
殘余AM，典型
0.006%均方根(300 Hz至3 kHz帶寬)
SSB相位噪聲
輸出電平在18°C到28°C時為+5 dBm。 載體 偏離載波，典型(DBC/Hz) 1千赫 10千赫 20千赫 1兆赫 1 GHz -102? -110? -113? -124? 2 GHz -96? -104? -107? -118? 3 GHz -93? -102? -105? -120? 6 GHz -87? -96? -99? -114?
1 GHz載流子處的單邊帶相位噪聲，最大(輸出電平+5 dBm，5℃到40℃)
1 kHz偏移量
-95 DBC/Hz 10 kHz偏移量
-106 DBC/Hz 20 kHz偏移量
-107 DBC/Hz 1 MHz偏移量
-120 DBC/Hz 2 GHz偏移
-118 DBC/Hz >3 GHz偏移
-120 DBC/Hz ?
?
?
相位設置(前面板輸出)
最大相位步長
±360°
相位分辨率
0.01(DC至100 MHz) 0.1(100兆赫至1千兆赫) 1.0(1 GHz至6 GHz)
OCXO時基(選項M00或選項E1)
振蕩器型
烘箱控制，3號OT，sc-切割晶體
校準時的初始精度(20分鐘熱身，18℃至28℃)
<±0.02?ppm
溫度漂移(0 C至40 C)
<±0.003?ppm
老化
<±0.05?ppm/year
VCXO時基(選項M01)
校準時的初始精度(20分鐘熱身，18℃至28℃)
<±0.5?ppm
溫度漂移(0 C至40 C)
<±5.0?ppm
老化
<±3.0?ppm/year
時基輸入
頻率
10 MHz，±2 ppm
振幅
0.5伏 P-P 調至4V P-P (-2 dBm至+16 dBm)
輸入阻抗
50Ω，AC耦合
時基輸出
頻率
10 MHz，正弦
來源
50Ω，直流變壓器耦合
振幅
>7.5dBm
內調制源
波形
正弦波，斜坡，鋸子，方波，脈沖，噪聲
正弦THD
-74 DBC(一般為20 kHz)
斜坡線性
<0.05?% (1?kHz)
率
TSG4102A和TSG4104A
1μHz至500 kHz：<62.5 MHz CF 1μHz至50 kHz：≥62.5 MHz TSG4106A
1μHz至500 kHz：<93.75MHz CF 1μHz至50 kHz：≥93.75MHz
速率分辨率
1μHz
速率誤差
1:231
+時基誤差
噪聲函數
高斯白噪聲(RMS=dev/5)
噪聲帶寬
1μHz
脈沖發生器周期
1μs到10 s
脈沖發生器寬度
100毫秒至9999.9999毫秒
脈沖定時分辨率
5 ns
脈沖噪聲函數
長度2 N
-1 rbs 5≤N≤32，位周期100 ns至10 S
模擬調制輸出
連接器類型
BNC(后面板)
阻抗
50Ω
功能
AM，FM，ΦM，脈沖
標度因子
±1V表示±全偏差
脈沖/空白
低=0伏 HI=3.3 V
外部模擬調制輸入
連接器類型
BNC(后面板)
阻抗
100 kΩ
功能
AM，FM，ΦM，脈沖
標度因子
±1V表示±全偏差
脈沖/空白
低=0伏 HI=3.3 V
輸入耦合
直流或4赫茲高通
脈沖閾值
+1 VDC
輸入偏移量
< 500?μV
調幅
范圍
0至100%(下降幅度在+7 dBm以上)
分辨力
0.1%
調制源
內部或外部
調制失真，典型的
BNC輸出
<1?% (fc < 62.5?MHz, fm = 1?kHz)
n型輸出
<3 fc="">62.5?MHz, fm = 1?kHz)
調制帶寬(外部)
>100千赫
調頻
最小頻率偏差
0.01赫茲
最大頻率偏差
TSG4102A和TSG4104A
較小的FC和64 MHz-FC。以0至62.5兆赫為單位 頻率范圍 最大偏差 62.5MHz 1兆赫 126.5625 MHz 2兆赫 253.1250 MHz 4兆赫 506.25 MHz 8兆赫 1.0125 GHz 16 MHz 2.025 GHz 32兆赫 TSG4106A
較小的FC和96 MHz-FC。0至93.75兆赫 頻率范圍 最大偏差 93.75MHz 1兆赫 189.84375 MHz 2兆赫 379.6875 MHz 4兆赫 759.375 MHz 8兆赫 1.51875 GHz 16 MHz 3.0375 GHz 32兆赫
偏差分辨率
0.1赫茲
偏差精度，典型的
TSG4102A和TSG4104A
< 0.1% of selected deviation + 5?Hz (fc < 62.5?MHz)
< 2% of selected deviation + 20?Hz (fc > 62.5?MHz)
TSG4106A
< 0.1% of selected deviation + 5?Hz (fc < 93.75?MHz)
< 2% of selected deviation + 20?Hz (fc > 93.75?MHz)
調制源
內部或外部
調制失真，典型的
< -60?dB (fc=100?MHz, fm=1?KHz, fd= 3?KHz)
外部調頻載波偏移，典型
< ±0.001?X FM deviation
調制帶寬，典型的
TSG4102A和TSG4104A
500千赫(FC<62.5 MHz) 100千赫(FC>62.5 MHz) TSG4106A
500千赫(FC<93.75MHz) 100 kHz(FC>93.75 MHz)
相位調制
偏差
0至360
偏離分辨率，典型的
0.01(DC至100 MHz) 0.1(100兆赫至1千兆赫) 1(1 GHz及以上)
偏差精度，典型的
TSG4102A和TSG4104A
2%(FC<62.5 MHz) ?
3%(FC>62.5 MHz) TSG4106A
2%(FC<93.75MHz) 3%(FC>93.75 MHz)
調制源
內部或外部
調制失真，典型的
< -60?dB (fc = 100?MHz, fm =1?kHz, ΦD = 50o)
調制帶寬，典型的
TSG4102A和TSG4104A
500千赫(FC<62.5 MHz) 100千赫(FC>62.5 MHz) TSG4106A
500千赫(FC<93.75MHz) 100 kHz(FC>93.75 MHz)
脈沖調制
脈沖模式
邏輯高開關射頻輸出
開斷比，典型的
BNC輸出
>70分貝 N型輸出
>57分貝(FC<1.0 GHz) >40 dB(1.0 GHz≤FC<4.0 GHz) >35 dB(4.0 GHz≤FC<6.0GHz)
脈沖穿透，典型
10%的載波，每次20 ns
開關延時
60 ns
射頻升降時間，典型
20 ns
調制源
內外脈沖
接口連接器
USB
USB2.0，主機
以太網(LAN)
10/100 Base-T.TCP/IP和DHCP默認值
GPIB
IEEE488.2
RS-232
4800至115，200波特，RTS/CTS流量
外部I/Q調制(選項EIQ)
載波頻率范圍
400 MHz至2.0 GHz(TSG4102A) 400兆赫至4.0千兆赫(TSG4104 A) 400 MHz至6.0 GHz(TSG4106A)
I/Q輸入(后面板)
50Ω，±0.5V
I/Q全尺寸輸入
(我 2
+q 2)1/2
=0.5伏
調制帶寬
最大400 MHz射頻帶寬
I或Q輸入偏移量
<500?μV
載波抑制
FC≤3 GHz的>-45 dbc >-40 dbc為3 GHz >-35 dbc(FC>5 GHz)
I和Q基帶調制帶寬(來自FC的3dB)
>200 MHz(FC<2.5 rf="" bw="">400 MHz) >150 MHz(FC>2.5 GHz，RF BW>300 MHz)
雙基帶發生器(選項VM 00)
通道
2(i和q)
DAC數據格式
雙14位，125 ms/s
重構濾波器
10 MHz，三階貝塞爾LPF
任意符號存儲器
最多16 Mbit
符號率
1赫茲至6兆赫(1μ赫茲分辨率)
符號長度
1至9位(映射到星座)
符號映射
默認或用戶定義的星座
符號源(用戶定義的符號、內置的PRBS生成器或可設置的模式生成器)
PRBS長度
2N-1(5 9
(符號) 模式發生器
16位
數字濾波
過濾類型
凸起余弦，根凸起余弦，高斯，矩形，線性，正弦，線性化高斯，C4FM，定制FIR 濾波長度
24個符號
噪聲損傷
加性噪聲
白色的，高斯的 水平
-70 DBC至-10 DBC
基本矢量調制格式(選項VM 00)
逐位格式
星座 1位 2位 3位 4位 5位 6位 8位 問 2 ASK 4ASK 8ASK 16ASK FSK BFSK 4 FSK 8 FSK 16 FSK PSK BPSK QPSK 8 PSK 16 PSK QAM N/a 4 QAM N/a 16 QAM 32 QAM 64 QAM 256 QAM CPM bcpM 4 CPM 8 CPM 16 CPM VSB N/a N/a 8VSB 16 VSB
其他
OQPSK，DQPSK，π/4 DQPSK，3π/8 PSK
數字調制應用(典型)
數字調制應用選項
期權 應用 VM 01 GSM VM 02 GSM邊緣 VM 03 W-CDMA VM 04 APCO-25期 VM 05 DECT VM 06 NADC VM 07 PDC VM 08 四分 VM 10 音頻剪輯(模擬調幅和調頻) 選項VM 01 GSM，(GMSK，270.833 KS/s，935 MHz，0 dBm)，均方根EVM：0.6% ?
?
選項VM 02 GSM-EDGE，(3π/8 8 PSK，270.833 kS/s，935 MHz，0 dBm)，均方根EVM：0.30% ?
?
選項VM03 W-CDMA，(QPSK，3.840 Mcps，2.1425GHz，0dBm)，RMS EVM：1.7% ?
?
選項VM03 W-CDMA(QPSK，3.840 Mcps，1.85 GHz，0dBm)，RMS EVM：1.7% ?
選項VM04 APCO-25，(4 FSK-C4FM，4.8 KS/s，850 MHz，0 dBm)，Freq誤差：0.5% ?
?
選項VM05DECT，(2 FSK 1.152 Mbps，1.925 GHz，0 dBm)，RMS FSK ERR：1.5% ?
?
選項VM06 NADC，(π/4 DQPSK，24.3 KS/s，875 MHz，0 dBm)，均方根EVM：0.3% ?
?
選項VM07 PDC，(π/4 DQPSK，21 KS/s，800 MHz，0 dBm)，均方根EVM：0.6% ?
?
選項VM08 TETRA，(π/4 DQPSK，18 KS/s，420 MHz，0 dBm)，均方根EVM：0.7% ?
?
32 QAM，(6 MS/s，5.8 GHz，根提升余弦濾波器，0 dBm)，均方根EVM：1.6% ?
?
256 QAM，(6 MS/s，2.45 GHz，根提升余弦濾波器，0 dBm)，均方根EVM：1.1% ?
TSG4100A-ATT選項
標稱阻抗
50Ω
標稱衰減
30分貝
頻率范圍
直流至6 GHz
衰減偏差
±0.75 dB(直流至6 GHz)
最大駐波比
1.15(DC至4 GHz) 1.2(4千兆赫至6千兆赫)
功率額定值
5瓦平均功率可達25?C環境溫度，在125?環境溫度下線性降至1瓦。
重量
0.052公斤
操作溫度
-65°C至125°C
遵從性
2011/65/EU(RoHS)合規
后面板標志
類型
符號時鐘數據幀tdma和用戶定義的
振幅
0.5至4V 聚丙烯 (-2 dBm至+16 dBm)
輸出阻抗
50Ω，AC耦合
物理特性
維數
高度
114毫米(4.5英寸) 寬度
216毫米(8.5英寸) 深度
347毫米(13.7英寸)
重量
5.4公斤(12磅)
操作特性
溫度
操作
+5°C至+40°C 非經營性
-20°C至+60°C
濕度
操作 非經營性 5%至95%相對濕度(%RH)在+30℃以下 在+30℃時相對濕度為5%至95% 5%至45%RH以上+30°C至+40°C，不凝結 5%至45%RH以上+30°C至+40°C，不凝結
高度
操作
高達3，000米 非經營性
高達12，000米
線路功率
<90?W, 90?to 264?VAC, 47?to 63?Hz with PFC
振動與沖擊
隨機振動
操作 非經營性 0.27 GRMS，5 500 Hz，每軸10分鐘，3軸(選項M01共計30分鐘) 2.28 GRMS，5 500 Hz，每軸10分鐘，3軸(選項M01共計30分鐘) 0.22 GRMS，5 500 Hz，每軸10分鐘，3軸(M00或E1選項共計30分鐘) 2.13 GRMS，5 500 Hz，每軸10分鐘，3軸(M00或E1選項共計30分鐘) 機械沖擊
非經營性 半正弦機械沖擊，50克峰值振幅，11毫秒持續時間，每個軸的每個方向下降3次(選項M01共18次) 半正弦機械沖擊，30克峰值，11毫秒持續時間，每個軸的每個方向下降3次(備選方案m00或e1共18次)。
監管信息
歐共體合格聲明-EMC
EMC指令2004/108/EC
EN 61326-1 輻射和傳導排放
A類 澳大利亞/新西蘭
1992年“澳大利亞無線電通信法” 韓國
KCC
安全
第三方認證標準
UL 61010；CSA C22.2 No.61010-1 歐共體合格聲明-低電壓
第2006/95/EC號低壓指令；EN61010-1 安全認證法規
設備類型： 測試與測量 安全等級： 第1類-接地產品 污染程度： 2(如IEC 61010-1所界定) 只供室內使用。
泰克TSG4100A 射頻矢量信號發生器
