ANBGS系列可回饋電網模擬電源，專門針對光伏、風能等新能源行業開發，適用于逆變器的測試及驗證。電源具備100%能量回饋電網功能，能夠四象限運行，可大量節省能源消耗以降低運行成本；采用FPGA數字化控制技術，逆變器測試流程可完全實現智能化；具備正弦波輸出模式和多種諧波疊加輸出模式，單相、兩相或三相低(零)電壓穿越，能夠充分模擬各種電網異常狀況，可配合完成過欠壓、過欠頻、不平衡及防孤島保護功能測試，滿足相關法規的測試要求。
歡迎光臨本公司網站！不管您來我們網站是選型號還是買產品，請加一下上方手機衛星號，保證我們提供的服務您會滿意的，因?yàn)槲覀兪翘峁?zhuān)業服務的。您能在茫茫網海中，找到我們這里，說明與我們很有緣分，不管結果如何，讓我們從這里開始相識、相交到相見。從此以后不管您身在何方，只要您有任何產品問題都可以向我們咨詢，我們會滿懷熱情，盡最大的努力為您釋疑。您順手加個衛星備用，以后有相關問題發一條信息給我們，我們就可以為您解答，還可以為您提出一些相關專業的參考意見。一次簡單的相遇，交一生的朋友，買賣不成情誼在，這次不成，下次還有機會：合適——您今天下單；不合適——您改天下單；來與不來——友誼在；買與不買——情義在；一年又一年，我們一直都在翹首等待您的到來！米恩科技，誠信經營，用心服務 。————深圳市米恩科技有限公司

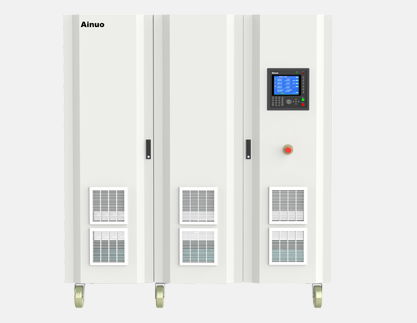

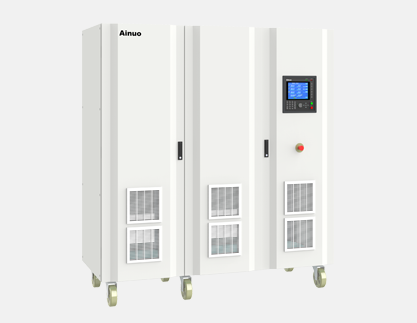

艾諾Ainuo ANGBS 0-120KW 系列可回饋電網模擬電源
采用 FPGA數字化控制技術，逆變器測試流程可完全實現智能化；
具備100%能量回饋電網功能，電源能夠四象限運行；
輸入功率因數校正功能；
高性能低(零)電壓穿越；
電壓和頻率可設置為階梯、步階或漸變等復雜編程方式，輕松實現過欠壓，過欠頻測試；
具備諧波模式，可疊加2~40次諧波；
三相不平衡模式，可調節三相電壓及三相相位差，實現三相不平衡測試；
3倍額定電流沖擊承受2S，帶載能力強；
測量功能齊全：電壓、電流、電流峰值、頻率、有功功率、視在功率、功率因數、電壓峰值因數；
在線監控功能：輸出狀態下監控IGBT溫度、變壓器溫度、風機轉速、輸入電壓等參數；
“黑匣子”功能：自動記錄報警時的電源狀態、報警代碼等，大大縮短維護時間；
風機轉速根據電源溫度自動調整，降低噪音；
Lock鍵，人性化設計，5分鐘不操作自動鎖定，防止誤操作；
機箱采用組合機柜形式，8寸大屏幕彩色液晶顯示；
標配RS232通訊接口，可選配RS485、GPIB、Ethernet通訊接口或模擬控制方式。
ANBGS系列可回饋電網模擬電源，專門針對光伏、風能等新能源行業開發，適用于逆變器的測試及驗證。電源具備100%能量回饋電網功能，能夠四象限運行，可大量節省能源消耗以降低運行成本；采用FPGA數字化控制技術，逆變器測試流程可完全實現智能化；具備正弦波輸出模式和多種諧波疊加輸出模式，單相、兩相或三相低(零)電壓穿越，能夠充分模擬各種電網異常狀況，可配合完成過欠壓、過欠頻、不平衡及防孤島保護功能測試，滿足相關法規的測試要求。
產品應用
電網 模擬電源、太陽能電池模擬器及功率分析儀組成逆變器測試系統
ANBGS系列可回饋電網模擬電源可模擬過欠壓，過欠頻，低(零)穿越等曲線，利用防孤島負載或交流電子負載，可測試逆變器的過欠壓，過欠頻，防孤島保護等性能；AN51系列太陽能電池模擬器可模擬各種太陽能電池I-V曲線，驗證逆變器的最大功率追蹤能力，并配合做逆變器老化測試及過欠壓保護等；AN87500多通道功率分析儀對逆變器功率，諧波，效率等參數進行全面測量分析，從而綜合分析逆變器性能。三種設備可通過專業的上位機測試軟件進行系統集成，組成一個全面的逆變器測試系統和解決方案。
低(零)電壓穿越
可編程輸出（階梯、步階、漸變），實現過欠壓，過欠頻測試
諧波模式
三相不平衡測試
大尺寸彩色液晶、數字鍵輸入、旋鈕操作
上位機控制軟件

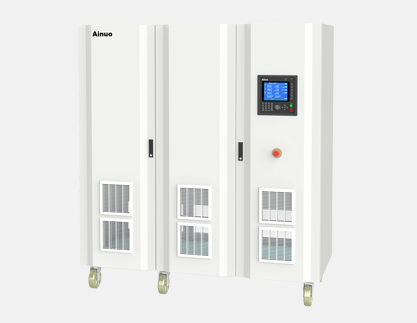

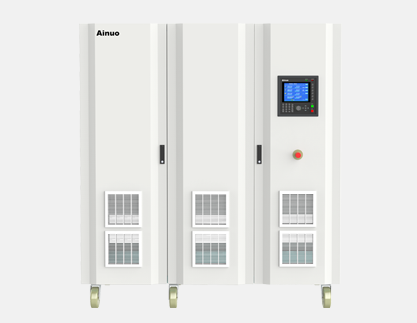

艾諾Ainuo ANGBS 0-120KW 系列可回饋電網模擬電源
ANBGS技術參數
| 型號 | ANBGS045T | ANBGS060T | ANBGS090T | ANBGS120T | |||
| 電源容量 | 45kVA | 60kVA | 90kVA | 120kVA | |||
| 輸入?yún)?shù) | 相數 | 三相四線+PE | |||||
| 電壓 | 相電壓：220V±33V，線電壓：380V±57V | ||||||
| 頻率 | 50/60Hz±3Hz | ||||||
| 回饋功能 | 具備100%能量回饋電網功能 | ||||||
| 輸入功率因數 | >0.97(輸入額定電壓，輸入50%-100%額定電流) >0.95(輸入額定電壓，輸入10%-50%額定電流) | >0.95(輸入額定電壓，輸入50%-100%額定電流) >0.90(輸入額定電壓，輸入10%-50%額定電流) | |||||
| 輸入電流失真度 | <5%(額定條件下) | ||||||
| 交流輸出 | 輸出模式 | 三相四線標準模式、三相不平衡模式 | |||||
| 電壓、頻率 | 相電壓：0.0～300.0V；頻率45.00～65.00Hz | ||||||
| 額定電流 | 220V | 68.2A | 90.9A | 136.3A | 181.8A | ||
| 設定精度 | 電壓 | 分辨力：0.1V，精度：0.2%×讀數值+0.2%×滿量程值 | |||||
| 頻率 | 分辨力：0.01Hz，精度：0.05% | ||||||
| 測量精度 | 電壓 | 分辨力：0.1V，精度：0.2%×讀數值+0.2%×滿量程值 | |||||
| 頻率 | 分辨力：0.01Hz，精度：0.05% | ||||||
| 電流 | 分辨力：0.1A/1A，精度：0.3%×讀數值+0.3%×滿量程值 | ||||||
| 功率 | 分辨力：0.1kW/0.01kW/0.001kW，精度：0.45%×讀數值+0.45%×滿量程值 | ||||||
| 頻率穩定度 | ≤0.02% | ||||||
| 電壓失真度 | 線性負載：THD＜1% | ||||||
| 瞬態恢復時間 | 20ms | ||||||
| 三相相位差 | 三相標準模式：120°±2° | ||||||
| 三相不平衡模式：0.0°～359.9°，0.1°可調 | |||||||
| 相電壓波峰系數 | 1.41±0.1 | ||||||
| 源電壓效應 | ≤1% | ||||||
| 負載效應 | ≤1% | ||||||
| 過載能力 | 105%＜輸出≤110% 15秒關斷輸出；110%＜輸出≤200% 5秒關斷輸出； 200%＜輸出≤300% 2秒關斷輸出；300%＜輸出 立即關斷輸出。 | ||||||
| 抗沖擊能力 | 可承受3倍額定電流持續2S | ||||||
| 保護裝置 | IGBT過熱，IGBT過流，變壓器過熱，輸入過欠壓，母線過欠壓，輸出過欠壓，輸出缺相，過流，過載，短路 | ||||||
| 效率 | ＞86% | ||||||
| 功能 | 顯示方式 | 8寸LCD顯示，分辨率：800*600 | |||||
| 輸出波形 | 正弦波、諧波(疊加2~40次諧波) | ||||||
| 編程功能 | 低（零）電壓穿越模式 | 具備，最小反應時間20ms | |||||
| 階梯模式 | 9999階梯 | ||||||
| 步階模式 | 100步999999循環 | ||||||
| 漸變模式 | 100步999999循環 | ||||||
| 啟動緩升時間 | 0.0～99.9秒 | ||||||
| 在線調節功能 | 常規模式下，可在線調節輸出電壓、輸出頻率，可在線切換波形 | ||||||
| 記憶與快捷組 | 掉電記憶功能，可記憶上次輸出模式及參數；常規模式10組，諧波10組 | ||||||
| 線路壓降補償 | 0.000～0.500歐 | ||||||
| 通訊接口 | RS232（標配)、RS485（選配)、GPIB（選配)、Ethernet（選配)、同步信號（標配） | ||||||
| 遠程控制 | 模擬控制口（選配) | ||||||
| 環境 | 溫度 | 0～40℃ | |||||
| 濕度 | 20～90%RH | ||||||
| 外形尺寸(WxHxDmm) | 1800*2000*800 | 1800*2000*1000 | |||||
| 重量（Kg） | 970 | 1180 | 1460 | 1690 | |||
上述規格僅供參考，具體技術規格以合同約定為依據。
