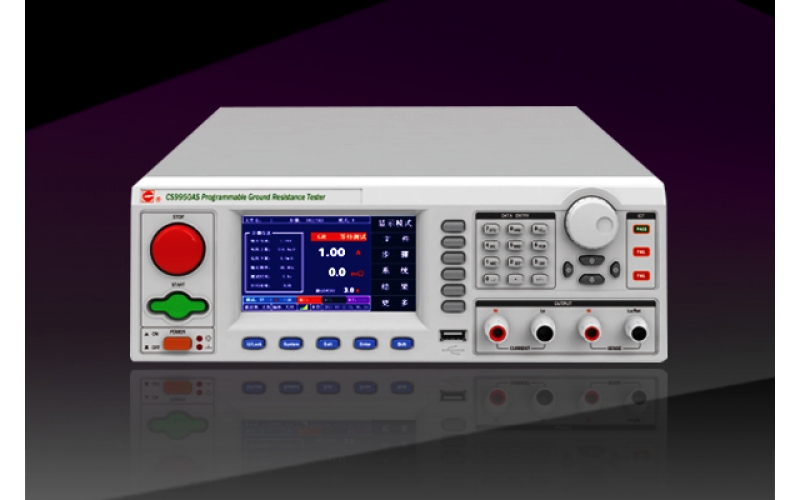

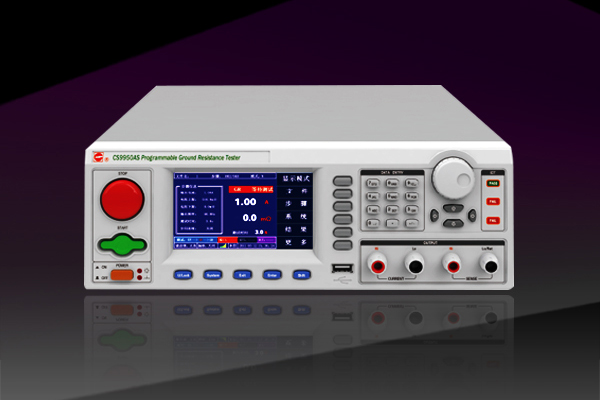

CS9950S程控接地電阻測試儀
CS9950S型程控接地電阻測試儀,它們采用微電腦控制器控制輸出電流的大小和輸出電流的頻率；測試儀電流輸出為恒流源輸出，即在測試儀的測試范圍內，輸出電流的大小不隨外接負載阻值的變化而變化，輸出電流值為設置電流值；具有開路報警功能，配備PLC所需的信號輸入、輸出接口，可方便的與PLC組成綜合測試系統，亦可選配RS232接口，能夠準確地測量各種電機、電器、儀器儀表、家用電器等用電網供電的電氣設備外殼易觸及金屬部件與其保護接地端子之間的電阻值。
? ◆恒流輸出：輸出電流穩定率范圍在 1%內，避免因輸入電源電壓不穩及負載變化而使輸出電壓變化，測量結果不準確。
? ◆具有開路報警功能。
? ◆采用四端法測量，消除接觸電阻的影響。
? ◆可設置電阻偏移。
? ◆具有電阻上限、下限報警功能，避免因測試線開路對被測時件造成誤判；
? ◆設置參數具有掉電記憶功能。
? ◆測試參數具有保持功能。
? ◆可預先設置保存測試參數：可設置 30 個文件，每個文件可設置 99 個測試步。
? ◆具有鍵盤鎖，保護測試參數不被操作人員修改。
? ◆前面板軟件校準，不用打開即可進行參數校準。
? ◆標配 PLC 接口，選配 RS232C、RS485、USB、GPIB 接口。
? ◆安全防電墻及安全防護體系，可保護操作人員的安全、保證被測試件不被損壞。
? ◆由 DDS 產生標準正弦波，線性功放驅動輸出，輸出電流波形純凈、失真度小，優于 2%。
? ◆恒流輸出：輸出電流穩定率范圍在 1%內，避免因輸入電源電壓不穩及負載變化而使輸出電壓變化，測量結果不準確。
? ◆具有開路報警功能。
? ◆采用四端法測量，消除接觸電阻的影響。
? ◆可設置電阻偏移。
? ◆具有電阻上限、下限報警功能，避免因測試線開路對被測時件造成誤判；
? ◆設置參數具有掉電記憶功能。
? ◆測試參數具有保持功能。
? ◆可預先設置保存測試參數：可設置 30 個文件，每個文件可設置 99 個測試步。
? ◆具有鍵盤鎖，保護測試參數不被操作人員修改。
? ◆前面板軟件校準，不用打開即可進行參數校準。
? ◆標配 PLC 接口，選配 RS232C、RS485、USB、GPIB 接口。
? ◆安全防電墻及安全防護體系，可保護操作人員的安全、保證被測試件不被損壞。
? ◆由 DDS 產生標準正弦波，線性功放驅動輸出，輸出電流波形純凈、失真度小，優于 2%。
◆家用電器：電視機、電冰箱、空調、洗衣機、除濕機、電熱毯、充電器等
◆儀器儀表：示波器、信號發生器、直流電源、開關電源等
◆照明電器：鎮流器、道路燈、舞臺燈、手提燈等各類燈具
◆電動電熱器具：電鉆、手槍鉆、切割機、打磨機、研磨機、電焊機等
◆電機：旋轉電機等
◆辦公設備：電腦、 驗鈔機、打印機、復印機等
CS9950S程控接地電阻測試儀
CS9950S程控接地電阻測試儀
| 型號 | CS9950S | CS9950AS | ||
| GR | 輸出電流 | 范圍 | 3.00A～30.00A | 3.00A～25.00A |
| 精度 | ±（1.5％讀值+0.2A） | |||
| 分辨率 | 0.01A | |||
| 最大輸出功率 | 135W（30A/0.15Ω） | 93.75W（25A/0.15Ω） | ||
| 最大輸出電流 | 30A | 25A | ||
| 電阻上限設定值 | （30A÷電流設定值）×150mΩ | （25A÷電流設定值）×150mΩ | ||
| 輸出波形 | 正弦波 | |||
| 輸出波形失真度 | ≤2%（空載或純阻性負載） | |||
| 波峰因數 | 1.3～1.5 | |||
| 輸出信號類型 | DDS+功放（業內領先） | |||
| 測試時間 | 0,0.3s～999.9s 0=連續測試 | |||
| 間隔時間 | 0.0s～999.9s 0=間隔時間關 | |||
| 接地電流表 | 測量范圍 | 3.00A～30.00A | 3.00A～25.00A | |
| 分辨率 | 0.01A | |||
| 精度 | ±（1.5％讀值+0.2A） | |||
| 顯示值 | 均方根值 | |||
| 接地電阻表 | 范圍 | 0～510mΩ | ||
| 精度 | 電流<5.00A時為±（3％讀值+3mΩ） 電流≥5.00A時為±（2％讀值+2mΩ） | |||
| 分辨率 | 0.1mΩ | |||
| 測量法 | 四端法 | |||
| 計 時 器 | 范圍 | 0～999.9s | ||
| 分辨率 | 0.1s | |||
| 精度 | ±（0.1%+50ms） | |||
CS9950S程控接地電阻測試儀
CS9950S程控接地電阻測試儀
名稱 | 型號 | 圖片 | 類型 | 描述 |
接地附件（紅色） | CS26011-1 |  | 標配 | 1個 |
接地附件（黑色） | CS26011-2 |  | 標配 | 1個 |
電源線 | CS26031-1 |  | 標配 | 1個 |
數據連接線 | CS26023-1 |  | 標配 | 1個 |
USB接口電纜 | CS26027-1 |  | 選配 | 1個 |
接地點檢盒 | CS26035 |  | 選配 | 1個 |
