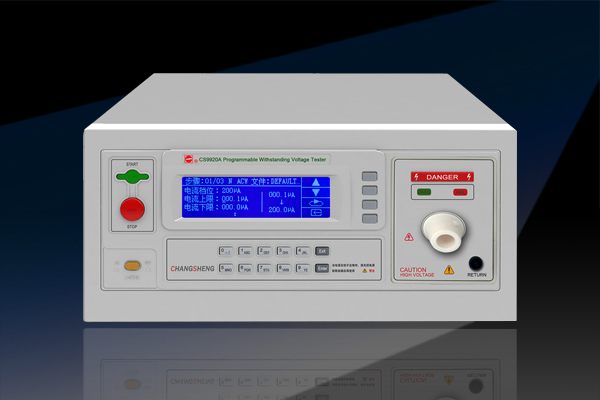

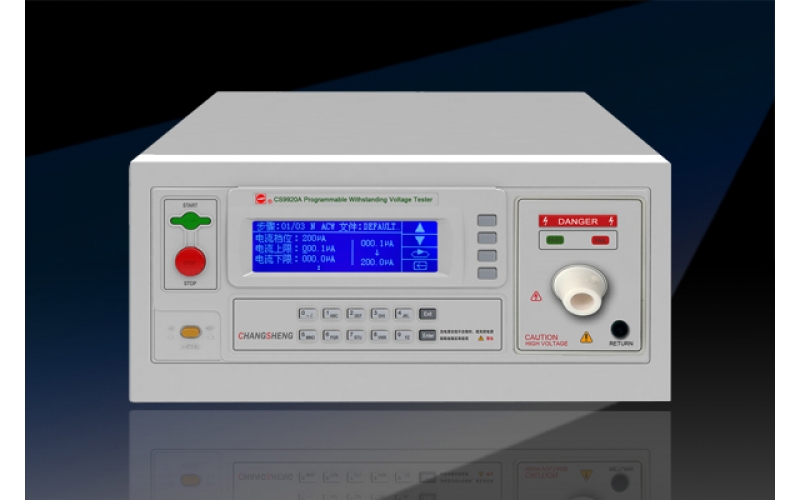

CS9920A程控超高壓測試儀
◆具有安全防電墻功能，能自動檢測輸入電源是否正確
◆由DDS原理產生正弦波，線性功放驅動輸出，失真度優于1%，處于行業領先水平
◆具有電流下限報警功能，在測試時可防止測試線開路對被測元器件造成的誤判
◆具有鍵盤鎖功能，防止操作者修改測試參數，保證被測體按照設定的參數進行測試
◆線性功放驅動輸出正弦波電壓(電流)，波峰因數在1.3～1.5范圍內
◆采用240*64繪圖型液晶顯示器顯示，人性化的界面設計
◆具有中、英文顯示界面，可滿足不同用戶的不同需要
◆可預先設置保存測試參數：可設置30個文件，每個文件可設置99個測試步
◆選配RS232、RS485、USB接口、標配PLC接口
CS9920A程控超高壓測試儀
CS9920A程控超高壓測試儀
| 型號 | CS9920A | CS9920B | ||||
| 測試模式 | AC | DC | ||||
| ACW | 輸出 電壓 | 范圍 | 1.00kV～20.00kV | 無交流耐壓功能 | ||
| 精度 | ±（2％讀值+5V） | |||||
| 分辨率 | 10V | |||||
| 最大輸出功率 | 200VA | |||||
| 最大額定電流 | 10mA | |||||
| 下限電流范圍 | 0～9.99mA,0=不判斷下限 | |||||
| 電流檔位 | 200uA、2mA、10mA | |||||
| 輸出波形 | 正弦波 | |||||
| 輸出波形失真度 | ≤2%（空載或純阻性負載） | |||||
| 波峰因數 | 1.3～1.5 | |||||
| 輸出信號類型 | DDS+功放 | |||||
| 電壓上升時間 | 0，0.3s～999.9s 0=電壓上升時間關 | |||||
| 測試時間 | 0，0.3s～999.9s 0=連續測試 | |||||
| 電壓下降時間 | 0，0.3s～999.9s 0=電壓下降時間關 | |||||
| 間隔時間 | 0.0s～999.9s 0=間隔時間關 | |||||
| 輸出電壓模式 | N模式、G模式 | |||||
| DCW | 輸出 電壓 | 范圍 | 無直流耐壓功能 | 1.00kV～20.00kV | ||
| 精度 | ±（2％讀值+5V） | |||||
| 分辨率 | 10V | |||||
| 最大輸出功率 | 200W | |||||
| 最大額定電流 | 10mA | |||||
| 電流檔位 | 2uA、20uA、200uA、2mA、10mA | |||||
| 紋波系數 | ≤5% | |||||
| 最大充電電流 | 10mA | |||||
| 電壓上升時間 | 0，0.3s～999.9s 0=電壓上升時間關 | |||||
| 測試時間 | 0，0.3s～999.9s 0=連續測試 | |||||
| 電壓下降時間 | 0，0.3s～999.9s 0=電壓下降時間關 | |||||
| 間隔時間 | 0.3s～999.9s 0=間隔時間關 | |||||
| 延時報警時間 | 0，0.3s～999.9s 0=延時報警時間關 | |||||
| 輸出電壓模式 | N模式、G模式 | |||||
| 電 壓 表 | 范圍 | 1.00kV～20.00kV | ||||
| 精度 | ±（2％讀值+5V） | |||||
| 分辨率 | 10V | |||||
| 顯示數值 | 均方根值 | |||||
| 電 流 表 | 測量 范圍 | AC | 0 ～ 10mA | |||
| DC | 0 ～ 10mA | |||||
| 分辨率 | AC | 200uA檔：0.1uA， 2mA檔：1uA， 10mA檔：10uA | ||||
| DC | 2uA檔： 0.001uA， 20uA檔： 0.01uA, 200uA檔：0.1uA， 2mA檔： 1uA, 10mA檔： 10uA | |||||
| 測量精度 | ≥2mA為±（2%+5個字），<2mA為±（3%+5個字） | |||||
| 偏移功能 | 測試線及附件的的電流可以被減去。 | |||||
| 測試模式 | GND模式：RETURN端接機殼 FLOAT模式：RETURN端不接機殼 | |||||
| 計 時 器 | 范圍 | 0～999.9s | ||||
| 分辨率 | 0.1s | |||||
| 精度 | ±（0.1%+50ms） | |||||
CS9920A程控超高壓測試儀
CS9920A程控超高壓測試儀
名稱 | 型號 | 圖片 | 類型 | 描述 |
程控高壓測試夾 | CS26009-2 |  | 標配 | 1個 |
程控電流測試夾 | CS26009-3 |  | 標配 | 1個 |
電源線 | CS26031-1 |  | 標配 | 1個 |
數據連接線 | CS26023-1 |  | 選配 | 1個 |
USB接口電纜 | CS26027-1 |  | 選配 | 1個 |
耐壓點檢盒 | CS26032 |  | 選配 | 1個 |
