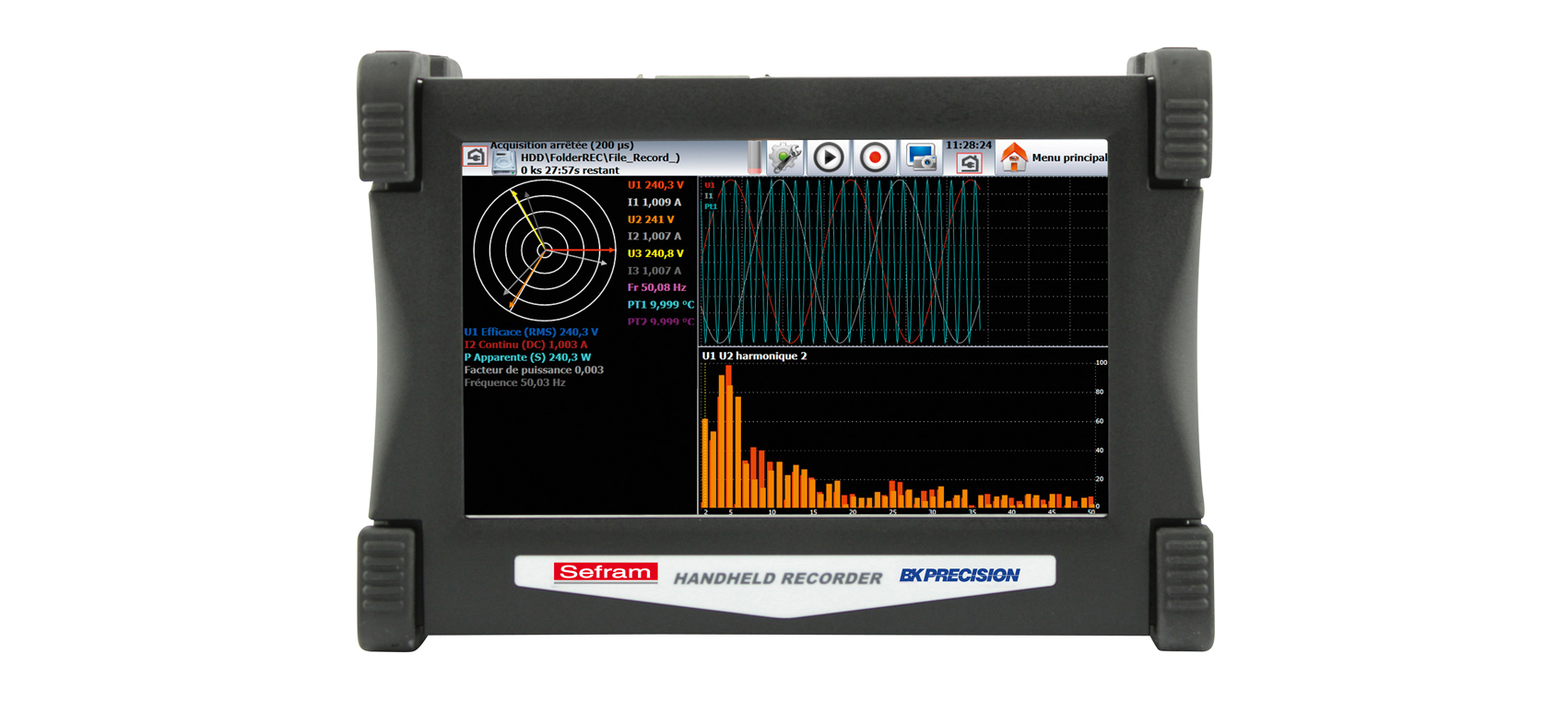

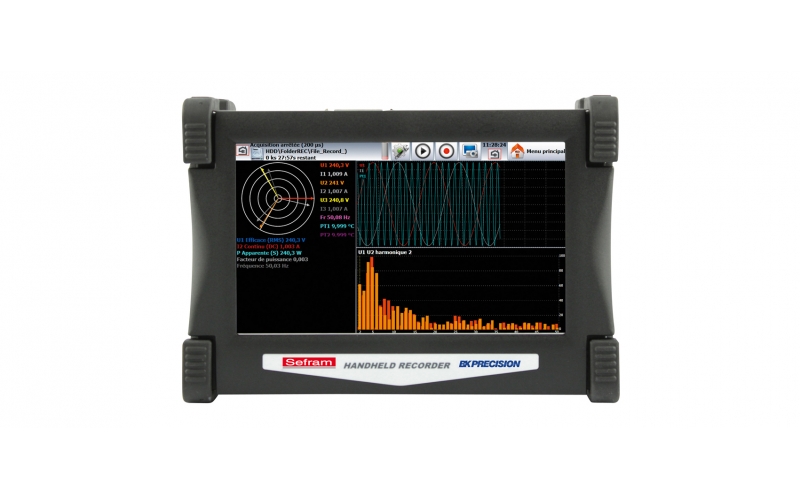

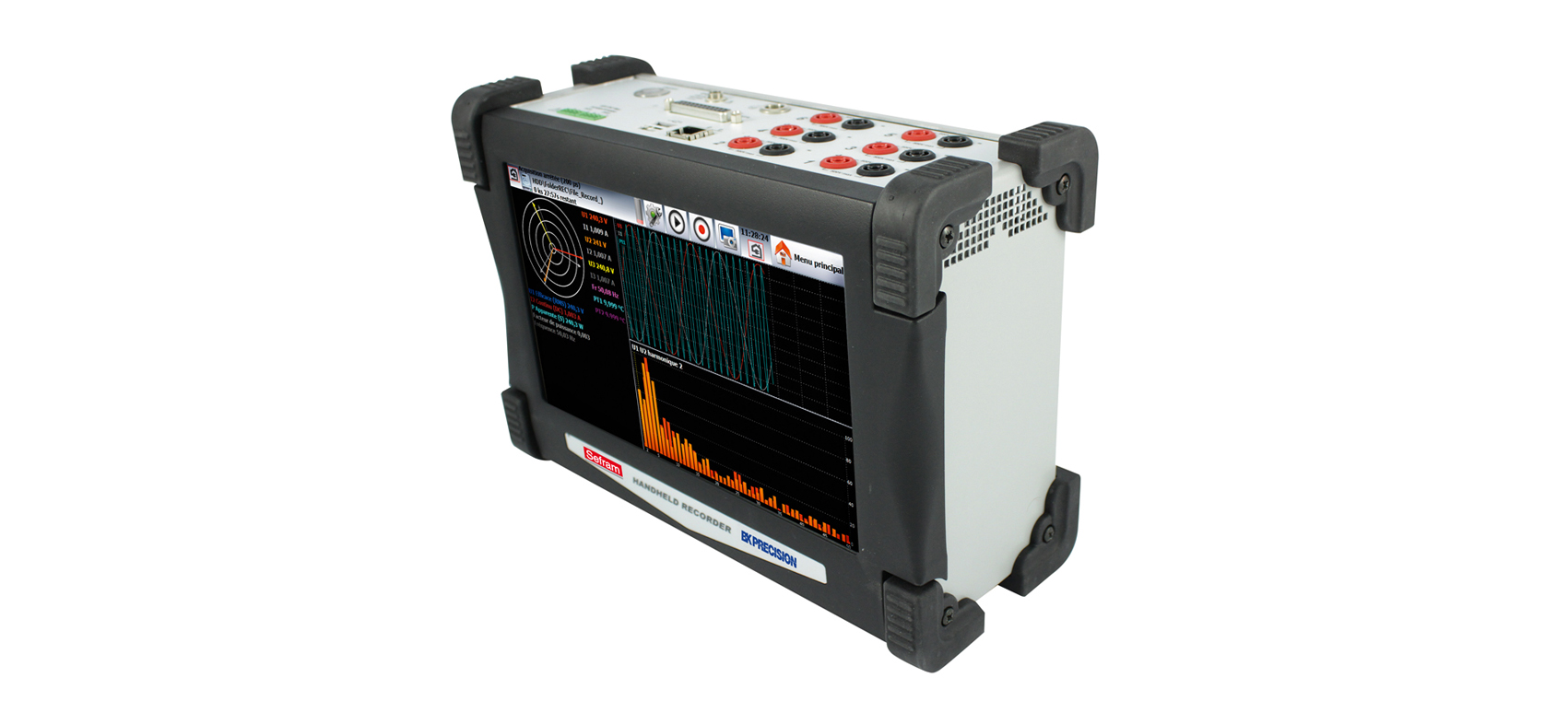

DAS60 多功能手持式數據記錄儀
簡介
■ 適用于絕大多數應用
全新DAS30 / 50 / 60 系列數據記錄儀的設計滿足了絕大多數工業應用程序的要求(IEC標準61010, 第三類測量標準600V)。你可以從內存中直接查看你的測試數據，也可以將數據直接儲存到USB中。使用Sefram軟件，你可以輕松將數據導入電腦中。
■ 通用輸入

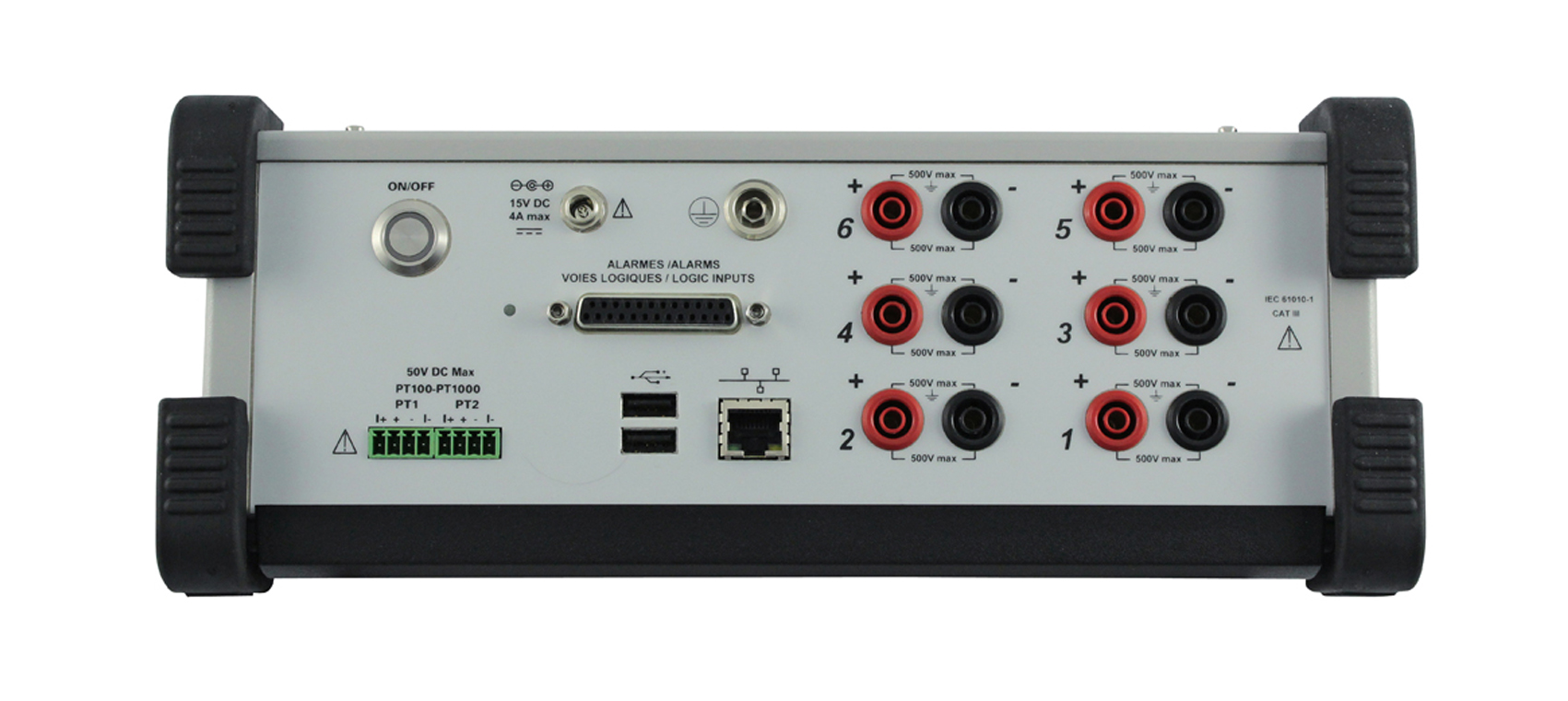

全新DAS30/50/60 數據記錄儀提供通用輸入接口，為所有信號源提供了便利：
- 電壓范圍從1mV 到1000V 直流或425Vrms
- 溫度(熱電偶) 和Pt100/Pt1000*
- 計數, 頻率
- 電流(分流器可選)
■ 簡單易用
全新的用戶操作界面與超大的觸摸屏使這臺便攜式的DAS數據記錄儀在很多數據記錄軟件上都便于使用，并且可以很方便的傳輸數據。
■ 選配
- 110mm 熱敏打印機模塊：你可以在Sefram DAS30/50/60上安裝一個熱敏打印機模塊(110 mm 寬, 10 m長的熱敏紙卷).Pt100/Pt1000
- Pt100/Pt1000 板：這個板標配于DAS60，對于DAS30/50是選配。它增加了兩個通道，有2線、3線或4線設置，專門用于Pt100/Pt1000鉑金電阻測量。使用20-bit模擬到數字的轉換接口，這個板可以提供精度與分辨率非常高的溫度測試數據。
應用
■ 電子系統的維修/故障診斷
■ 電壓、電流、溫度記錄與監控
■ 單相電機與三相系統的功率分析
技術參數
規格 – 通用輸入 | |
通道數量 : | 2 (DAS30), 4 (DAS50), 6 (DAS60) |
電壓 | |
帶寬 : | 100 kHz |
直流電壓范圍 : | 1 mV - 1000 V |
最大輸入電壓 : | ± 500 VDC or 440 VAC |
最大補償 : | ± 5 量程 (最大 ± 500 V) |
精度 : | ± 0,1% of range ; ± 10μV / ± 0,1% 補償 |
真有效值（ TRMS）AC+DC 量程 : | 200 mV - 424 V |
帶寬 (- 3 dB) : | 5 Hz - 500 Hz |
響應時間 : | 100 ms 標準 (40 ms - 50 Hz) |
波峰因數: | 2.2 & 600 V 峰值電壓 |
頻率 | |
靈敏度 : | 100 mV rms min. |
工作周期 : | 10% min. |
頻率范圍 : | 0.1 Hz - 100 kHz |
基本精度 | 0.02% 滿量程 |
溫度 | |
傳感器 | 范圍 |
Couple J | -210°C - 1200°C |
Couple K | -250°C - 1370°C |
Couple T | -200°C - 400°C |
Couple S | -50°C - 1760°C |
Couple B | 200°C - 1820°C |
Couple E | -250°C - 1000°C |
Couple N | -250°C - 1300°C |
Couple C | 0°C - 2320°C |
Couple L | -200°C - 900°C |
能量分析函數 | |
網絡： | 單相，2 相，3相 |
顯示 | 菲涅爾圖，示波器，數據 |
測量 | 平均值，RMS，峰值，峰值系數，電壓和電流的THD和DF，有功功率，無功功率，視在功率，功率因數(cos ?) |
諧波 | 計算50次諧波 |
取樣 | |
分辨率： | 14bit |
取樣速度 | 每個通道最高1M/s |
存儲長度 | 每段落32M字，最多128段落 |
觸發 | 正沿，負沿，邏輯輸入，延遲，Go No Go |
帶寬 | |
帶寬（-3dB）） | |
范圍 | >1V：100kHz |
范圍 | >50mV：50kHz |
范圍 | 5mV：20kHz |
內置模擬濾波器 | 10kHz,1kHz,100Hz,10Hz |
斜率 | 40dB每格 |
可編程數字濾波器 | 10kHz,1Hz,0.1Hz,0.01Hz,0.001Hz |
斜率 | <1V：>20MΩ ≥1V：>1MΩ |
最大輸入電壓 | 一個通道與地線間± 500VAC |
單通道兩個終端間 | ± 500VAC |
通道與地線隔離 | |
邏輯輸入 | |
通道： | 16 |
TTL – 最大電壓 | 24V |
取樣速度 | 與模擬輸入取樣速度相同 |
傳感器供電 | 9-15V |
報警2 | A&B 0-5V 輸出 |
PT100/PT1000* 輸入(DAS30/50工廠選配) | |
通道數量： | 2 |
電流 | Pt100：1mA，Pt1000：100μA |
分辨率 | 與模擬輸入取樣速度相同 |
傳感器供電 | 20bit |
溫度范圍 | -200°C - +850°C |
測量 | 2線，3線，4線 |
20°C時精度 | ±0.2°C |
打印紙指標(對所有型號都為工廠選配) | |
紙寬 : | 110mm |
紙速 : | 1mm/min - 25mm/s |
記憶模式紙速： | 最高10 mm/s |
分辨率與精度 : Y 軸 : | 8點 /mm |
X軸 : | 16點/mm |
XY模式 : | 8點/ mm (x與y軸) |
存儲 | |
設置備份 : | 在硬盤上無限制 |
內置硬盤 : | DAS30/50為32GB固態硬盤,DAS60為64GB |
一般規格 | |
顯示 : | 10 寸 TFT LCD彩色觸屏 F(t)和 XY 函數 縮放, 光標, dV, dT, 光標間縮放 計算函數: y=ax+b, y=/x/+b, y=a√x+b+c, y=ax2+b, y=(log x)+b, yae(x+b)+c |
自動測量 : | 20個 自動測量參數 ( F, T, Vpp, Tm…) |
接口: | 2個USB口, 以太網口 |
電源供電 : | 100到240 VAC, 最大輸出 15 V 5A. |
電池 ： | 鋰離子 10.8 V, 6,5 Ah. |
電池續航 : | 充滿后可續航9.5h 無屏保下4小時 |
充電時間： | 1小時 (記錄儀關閉狀態下)，充滿4小時 |
尺寸&重量： | 295*210*105mm,2.5kg |
工作溫度范圍： | 0°C - 40°C |
最大濕度 | 80%無冷凝 |
保修期： | 2年 |
安全 | IEC61010 – CAT III 600V |
選型指南 | DAS30 | DAS50 | DAS60 |
2個獨立的通用通道 | ? | ||
4個獨立的通用通道 | ? | ||
6個獨立的通用通道 | ? | ||
內存 | 32GB | 32GB | 64GB |
2 Pt100/Pt1000 輸入 | 工廠選配 | 工廠選配 | ? |
110mm 熱敏打印機 | 工廠選配 | 工廠選配 | 工廠選配 |
選配附件 | ||
夾具附件
| SP 201 - 200 AAC, 10mV/1A, ? 15 mm. SP 221 - 100 AAC, 100mV/1A, ? 15 mm. SP 230 - 1200 AAC, 10mV/1A, ? 50 mm. SP 261 - 1200 AAC+DC, 1mV/1A, ? 50 mm. SP 270 - 2000 AAC, 1 mV/1A, ? 70 mm. A 1287 - 3000 AAC, 0.333 mV/A, ? 150 mm / Flex | |
分流器 | 分流器 (配香蕉頭)
| 910007100 分流 CA 0.01 ohm : 3 A 910007200 分流 CA 0.1 ohm : 1 A 989007000 分流 CA 50 ohm : 0.05 A 989006000 分流 CC 1 ohm : 0.5 A 912008000 分流 CA 10 ohm : 0.15 A |
分流器 (配線)
| 207030301 分流 0.01 ohm : 30 A max 207030500 分流 0.001 ohm : 50 A max | |
邏輯通道 | 984405500 16絕緣邏輯通道接口 902407000 16通道邏輯探頭. | |
. 手提箱
| 903001000 DAS30/50手提箱 906002000 DAS60手提箱 | |
FLEXPRO 軟件
| 916002100 FlexPro View 916002200 FlexPro Standard 916002300 FlexPro Professional 916002400 FlexPro Developer Suite | |
打印機模塊(工行選配)
| 903002000 用于DAS30/50的熱打印機模塊 906003000 用于 DAS60的熱打印機模塊 | |
耗材
| 837500526 熱敏紙卷 (10m) Pt100/Pt1000 (DAS30 / 50為工廠選配) 903003000 2通道 Pt100/Pt1000 | |
19" 安裝工具包
| 903004000 DAS30/50工具包 906001000 DAS60工具包
| |
配件 : 一個手提箱, 一套紅黑線+鱷魚夾 + 快速香蕉插頭, 適配器, 手冊說明 (CD-ROM). | ||
