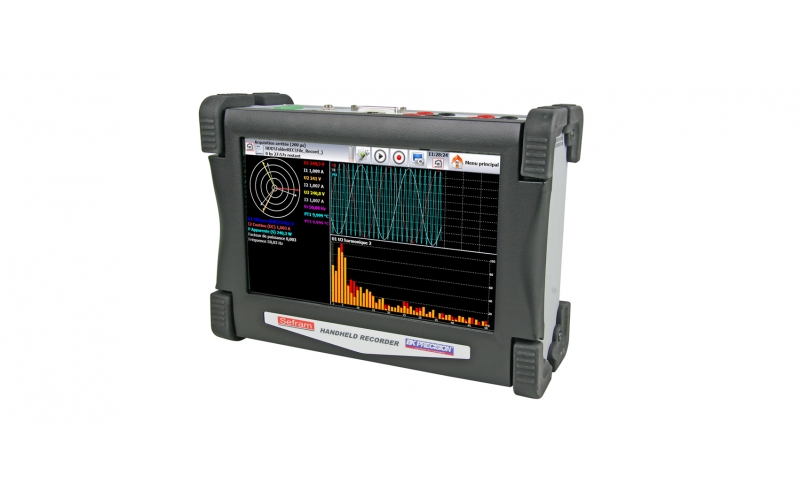

DAS50 多功能手持式數據記錄儀
簡介
■ 適用于絕大多數應用
全新DAS30 / 50 / 60 系列數據記錄儀的設計滿足了絕大多數工業應用程序的要求(IEC標準61010, 第三類測量標準600V)。你可以從內存中直接查看你的測試數據，也可以將數據直接儲存到USB中。使用Sefram軟件，你可以輕松將數據導入電腦中。
■ 通用輸入
全新DAS30/50/60 數據記錄儀提供通用輸入接口，為所有信號源提供了便利：
- 電壓范圍從1mV 到1000V 直流或425Vrms
- 溫度(熱電偶) 和Pt100/Pt1000*
- 計數, 頻率
- 電流(分流器可選)
■ 簡單易用
全新的用戶操作界面與超大的觸摸屏使這臺便攜式的DAS數據記錄儀在很多數據記錄軟件上都便于使用，并且可以很方便的傳輸數據。
■ 選配
- 110mm 熱敏打印機模塊：你可以在Sefram DAS30/50/60上安裝一個熱敏打印機模塊(110 mm 寬, 10 m長的熱敏紙卷).Pt100/Pt1000- Pt100/Pt1000 板：這個板標配于DAS60，對于DAS30/50是選配。它增加了兩個通道，有2線、3線或4線設置，專門用于Pt100/Pt1000鉑金電阻測量。使用20-bit模擬到數字的轉換接口，這個板可以提供精度與分辨率非常高的溫度測試數據。
應用
■ 電子系統的維修/故障診斷
■ 電壓、電流、溫度記錄與監控
■ 單相電機與三相系統的功率分析
技術參數
規格 – 通用輸入
通道數量 :
2 (DAS30), 4 (DAS50), 6 (DAS60)
電壓
帶寬 :
100 kHz
直流電壓范圍 :
1 mV - 1000 V
最大輸入電壓 :
± 500 VDC or 440 VAC
最大補償 :
± 5 量程 (最大 ± 500 V)
精度 :
± 0,1% of range ; ± 10μV / ± 0,1% 補償
真有效值（ TRMS）AC+DC 量程 :
200 mV - 424 V
帶寬 (- 3 dB) :
5 Hz - 500 Hz
響應時間 :
100 ms 標準 (40 ms - 50 Hz)
波峰因數:
2.2 & 600 V 峰值電壓
頻率
靈敏度 :
100 mV rms min.
工作周期 :
10% min.
頻率范圍 :
0.1 Hz - 100 kHz
基本精度
0.02% 滿量程
溫度
傳感器
范圍
Couple J
-210°C - 1200°C
Couple K
-250°C - 1370°C
Couple T
-200°C - 400°C
Couple S
-50°C - 1760°C
Couple B
200°C - 1820°C
Couple E
-250°C - 1000°C
Couple N
-250°C - 1300°C
Couple C
0°C - 2320°C
Couple L
-200°C - 900°C
能量分析函數
網絡：
單相，2 相，3相
顯示
菲涅爾圖，示波器，數據
測量
平均值，RMS，峰值，峰值系數，電壓和電流的THD和DF，有功功率，無功功率，視在功率，功率因數(cos ?)
諧波
計算50次諧波
取樣
分辨率：
14bit
取樣速度
每個通道最高1M/s
存儲長度
每段落32M字，最多128段落
觸發
正沿，負沿，邏輯輸入，延遲，Go No Go
帶寬
帶寬（-3dB））
范圍
>1V：100kHz
范圍
>50mV：50kHz
范圍
5mV：20kHz
內置模擬濾波器
10kHz,1kHz,100Hz,10Hz
斜率
40dB每格
可編程數字濾波器
10kHz,1Hz,0.1Hz,0.01Hz,0.001Hz
斜率
<1V：>20MΩ
≥1V：>1MΩ
最大輸入電壓
一個通道與地線間± 500VAC
單通道兩個終端間
± 500VAC
通道與地線隔離
邏輯輸入
通道：
16
TTL – 最大電壓
24V
取樣速度
與模擬輸入取樣速度相同
傳感器供電
9-15V
報警2
A&B 0-5V 輸出
PT100/PT1000* 輸入(DAS30/50工廠選配)
通道數量：
2
電流
Pt100：1mA，Pt1000：100μA
分辨率
與模擬輸入取樣速度相同
傳感器供電
20bit
溫度范圍
-200°C - +850°C
測量
2線，3線，4線
20°C時精度
±0.2°C
打印紙指標(對所有型號都為工廠選配)
紙寬 :
110mm
紙速 :
1mm/min - 25mm/s
記憶模式紙速：
最高10 mm/s
分辨率與精度 : Y 軸 :
8點 /mm
X軸 :
16點/mm
XY模式 :
8點/ mm (x與y軸)
存儲
設置備份 :
在硬盤上無限制
內置硬盤 :
DAS30/50為32GB固態硬盤,DAS60為64GB
一般規格
顯示 :
10 寸 TFT LCD彩色觸屏
F(t)和 XY 函數
縮放, 光標, dV, dT, 光標間縮放
計算函數:
y=ax+b, y=/x/+b, y=a√x+b+c,
y=ax2+b, y=(log x)+b, yae(x+b)+c
自動測量 :
20個 自動測量參數 ( F, T, Vpp, Tm…)
接口:
2個USB口, 以太網口
電源供電 :
100到240 VAC, 最大輸出 15 V 5A.
電池 ：
鋰離子 10.8 V, 6,5 Ah.
電池續航 :
充滿后可續航9.5h
無屏保下4小時
充電時間：
1小時 (記錄儀關閉狀態下)，充滿4小時
尺寸&重量：
295*210*105mm,2.5kg
工作溫度范圍：
0°C - 40°C
最大濕度
80%無冷凝
保修期：
2年
安全
IEC61010 – CAT III 600V
選型指南
DAS30
DAS50
DAS60
2個獨立的通用通道
?
4個獨立的通用通道
?
6個獨立的通用通道
?
內存
32GB
32GB
64GB
2 Pt100/Pt1000 輸入
工廠選配
工廠選配
?
110mm 熱敏打印機
工廠選配
工廠選配
工廠選配
選配附件
夾具附件
SP 201 - 200 AAC, 10mV/1A, ? 15 mm.
SP 221 - 100 AAC, 100mV/1A, ? 15 mm.
SP 230 - 1200 AAC, 10mV/1A, ? 50 mm.
SP 261 - 1200 AAC+DC, 1mV/1A, ? 50 mm.
SP 270 - 2000 AAC, 1 mV/1A, ? 70 mm.
A 1287 - 3000 AAC, 0.333 mV/A, ? 150 mm / Flex
分流器
分流器 (配香蕉頭)
910007100 分流 CA 0.01 ohm : 3 A
910007200 分流 CA 0.1 ohm : 1 A
989007000 分流 CA 50 ohm : 0.05 A
989006000 分流 CC 1 ohm : 0.5 A
912008000 分流 CA 10 ohm : 0.15 A
分流器 (配線)
207030301 分流 0.01 ohm : 30 A max
207030500 分流 0.001 ohm : 50 A max
邏輯通道
984405500 16絕緣邏輯通道接口
902407000 16通道邏輯探頭.
.
手提箱
903001000 DAS30/50手提箱
906002000 DAS60手提箱
FLEXPRO 軟件
916002100 FlexPro View
916002200 FlexPro Standard
916002300 FlexPro Professional
916002400 FlexPro Developer Suite
打印機模塊(工行選配)
903002000 用于DAS30/50的熱打印機模塊
906003000 用于 DAS60的熱打印機模塊
耗材
837500526 熱敏紙卷 (10m)
Pt100/Pt1000 (DAS30 / 50為工廠選配)
903003000 2通道 Pt100/Pt1000
19" 安裝工具包
903004000 DAS30/50工具包
906001000 DAS60工具包
配件 : 一個手提箱, 一套紅黑線+鱷魚夾 + 快速香蕉插頭, 適配器, 手冊說明 (CD-ROM).
