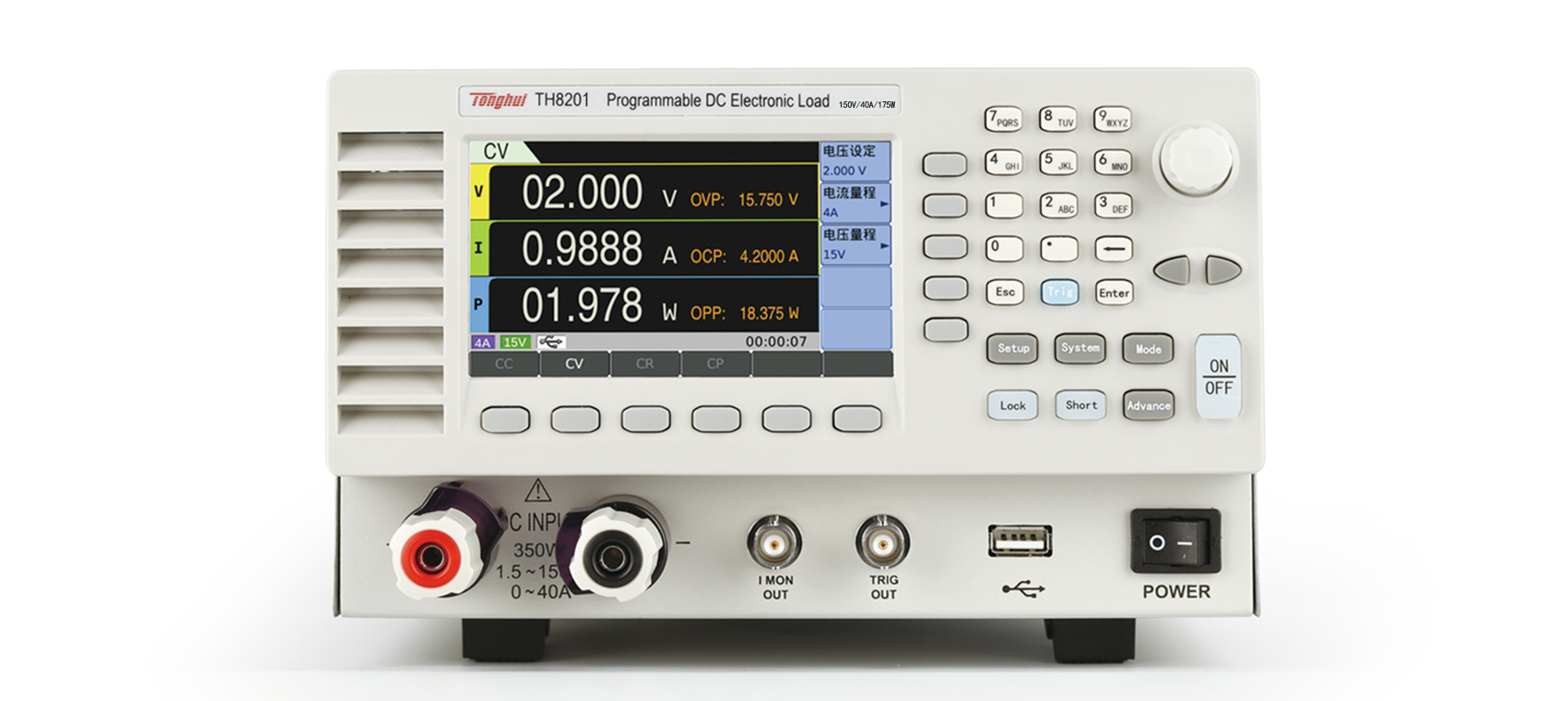

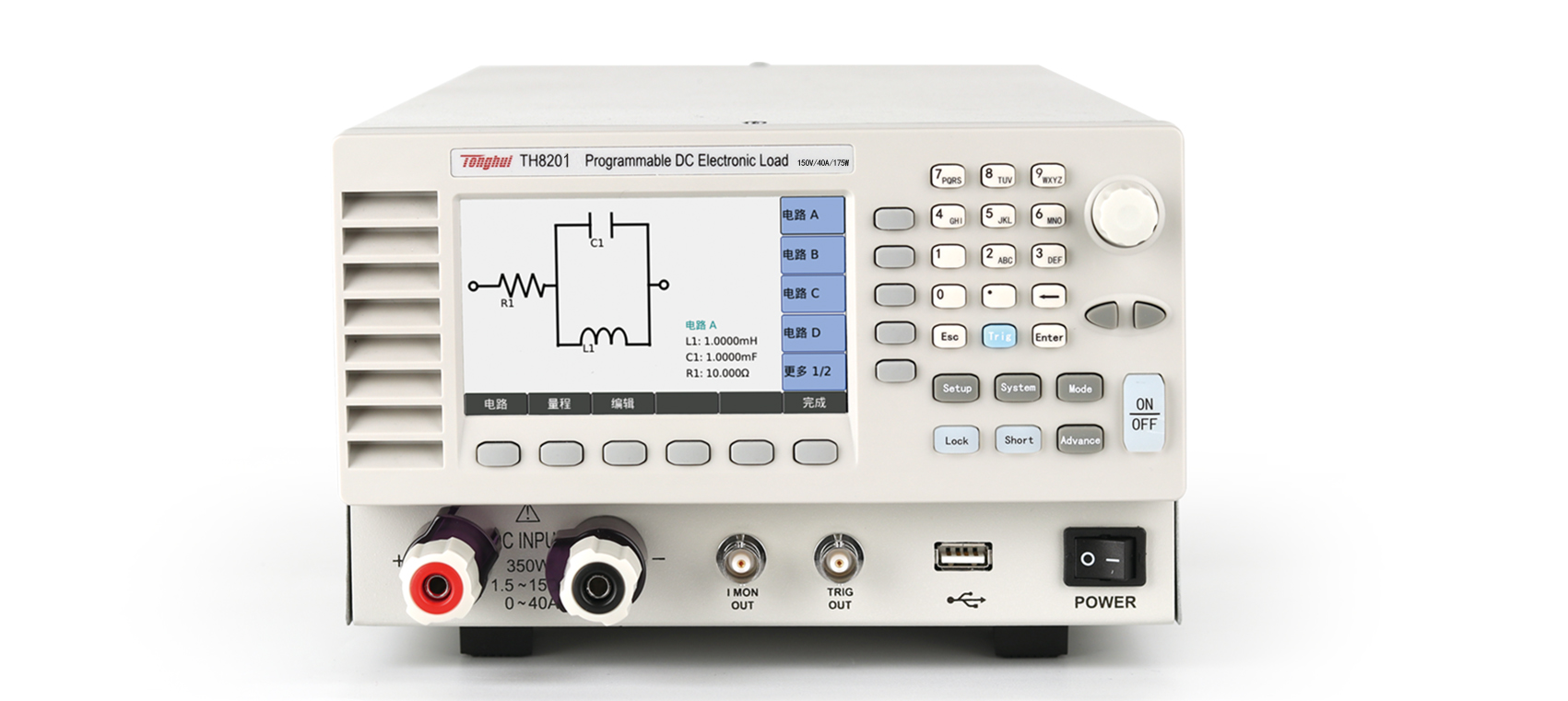

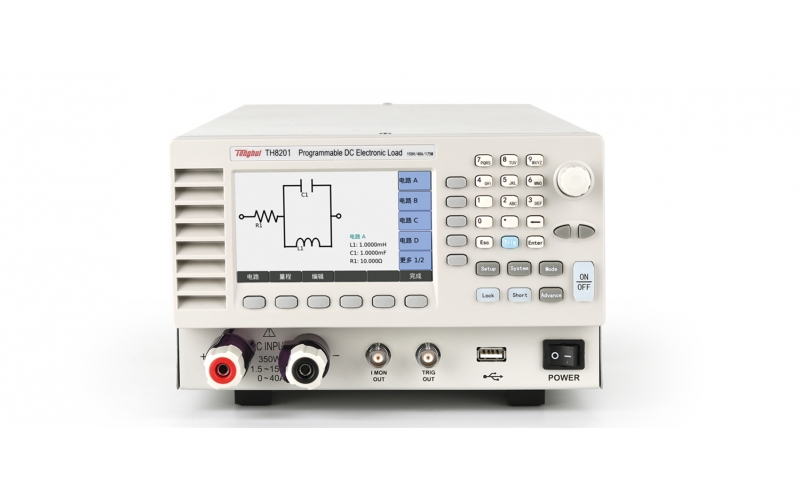

TH8201/TH8202/TH8202A/TH8203/TH8204可編程直流電子負載
應用
■電源類
充電器，開關電源，通訊電源，LED驅動，手機電池，充電寶等
■新能源
太陽能電池，新動力汽車，電動自行車
■電力電子元器件
保險絲/接插件/繼電器/傳感器
■自動化設備集成測試
技術參數
型號 | TH8201 | TH8202 | TH8202A | TH8203 | TH8204 | ||||||||||
輸入電壓 | 1-150V | ||||||||||||||
電流 | 0-400mA | 0-4A | 0-40A | 0-800mA | 0-8A | 0-80A | 0-400mA | 0-4A | 0-40A | 0-1.6A | 0-16A | 0-160A | 0-2.4A | 0-24A | 0-240A |
功率 | 0-1.75W | 0-17.5W | 0-175W | 0-3.5W | 0-35W | 0-350W | 0-3.5W | 0-35W | 0-350W | 0-7.0W | 0-70W | 0-700W | 0-10.5W | 0-105W | 0-1050W |
靜態模式(static mode) | CC模式（恒電流模式） CR模式（恒電阻模式） CV模式（恒壓模式） CP模式（恒功率模式） | ||||||||||||||
精度 | 0.2% F.S. | 0.2% F.S. | 0.2% F.S. | 0.2% F.S. | 0.2% F.S. | ||||||||||
動態模式(dynamic mode) | |||||||||||||||
頻率范圍 | 100Hz~50kHz/0.01Hz~1kHz | 100Hz~50kHz/0.01Hz~1kHz | 100Hz~50kHz/0.01Hz~1kHz | 100Hz~50kHz/0.01Hz~1kHz | 100Hz~50kHz/0.01Hz~1kHz | ||||||||||
精度(Accuracy) | 1µs/1ms+100ppm | 1µs/1ms+100ppm | 1µs/1ms+100ppm | 1µs/1ms+100ppm | 1µs/1ms+100ppm | ||||||||||
外部波形模式(20kHz) : CC | 控制電平范圍 0~10V 精度0.5%F.S. | ||||||||||||||
量程 | 0-400mA | 0-4A | 0-40A | 0-800mA | 0-8A | 0-80A | 0-400mA | 0-4A | 0-40A | 0-1.6A | 0-16A | 0-160A | 0-2.4A | 0-24A | 0-240A |
軟啟動 | 設置范圍0~500ms 精度 ±(30%+100µs) | ||||||||||||||
前面板BNC端子 | |||||||||||||||
TRIG OUT | 輸出脈沖電平約為4.5V，輸出脈寬約為 2µs，輸出阻抗約為500Ω | ||||||||||||||
I MON OUT | 電壓檢測輸出，對應的滿量程電流為1V | ||||||||||||||
保護功能 | 過壓保護(OVP) 過流保護(OCP) 過功率保護(OPP) 過熱保護(OHP) 逆壓保護(REP) 低壓保護(UVP) | ||||||||||||||

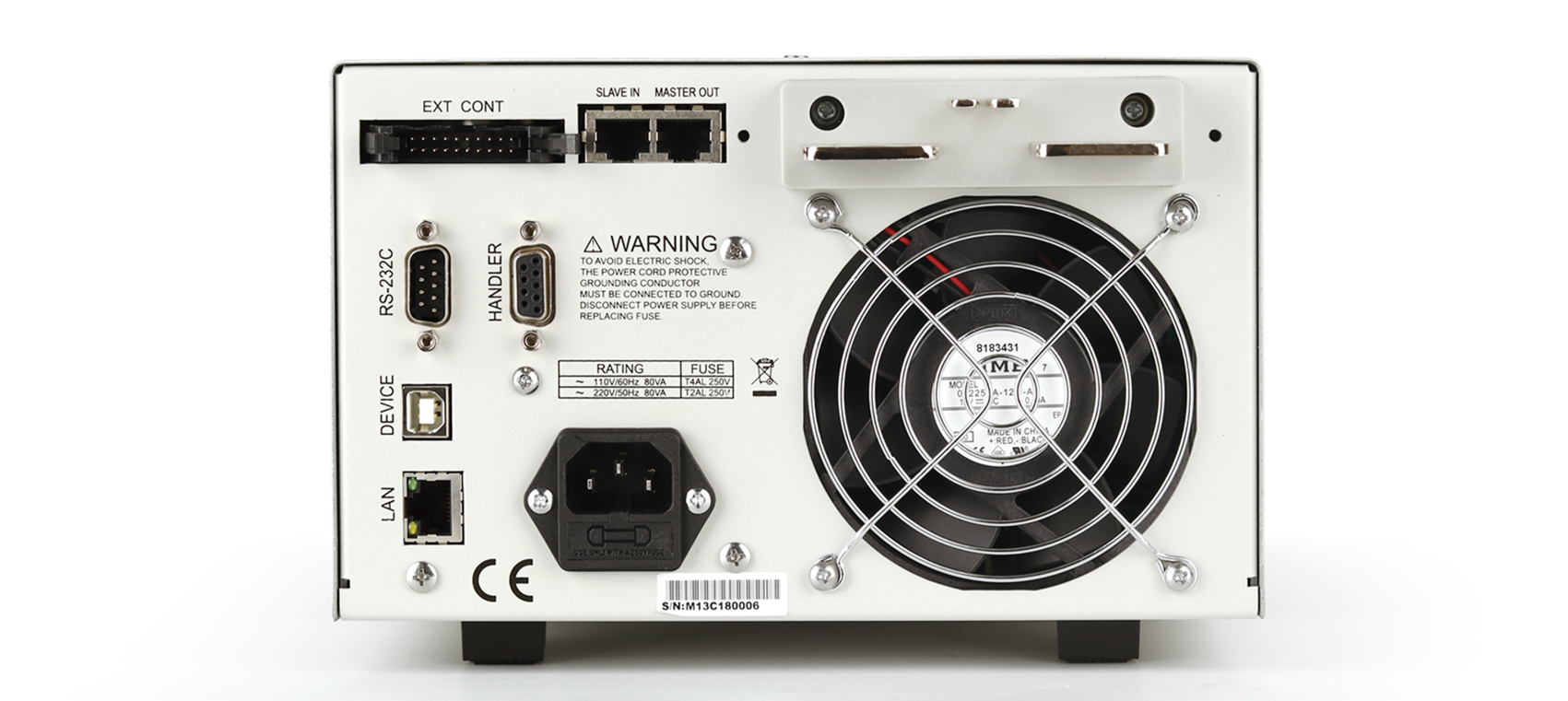

接口 | Handler、RS232、USB DEVICE、USB HOST、LAN | ||||||||||||||
