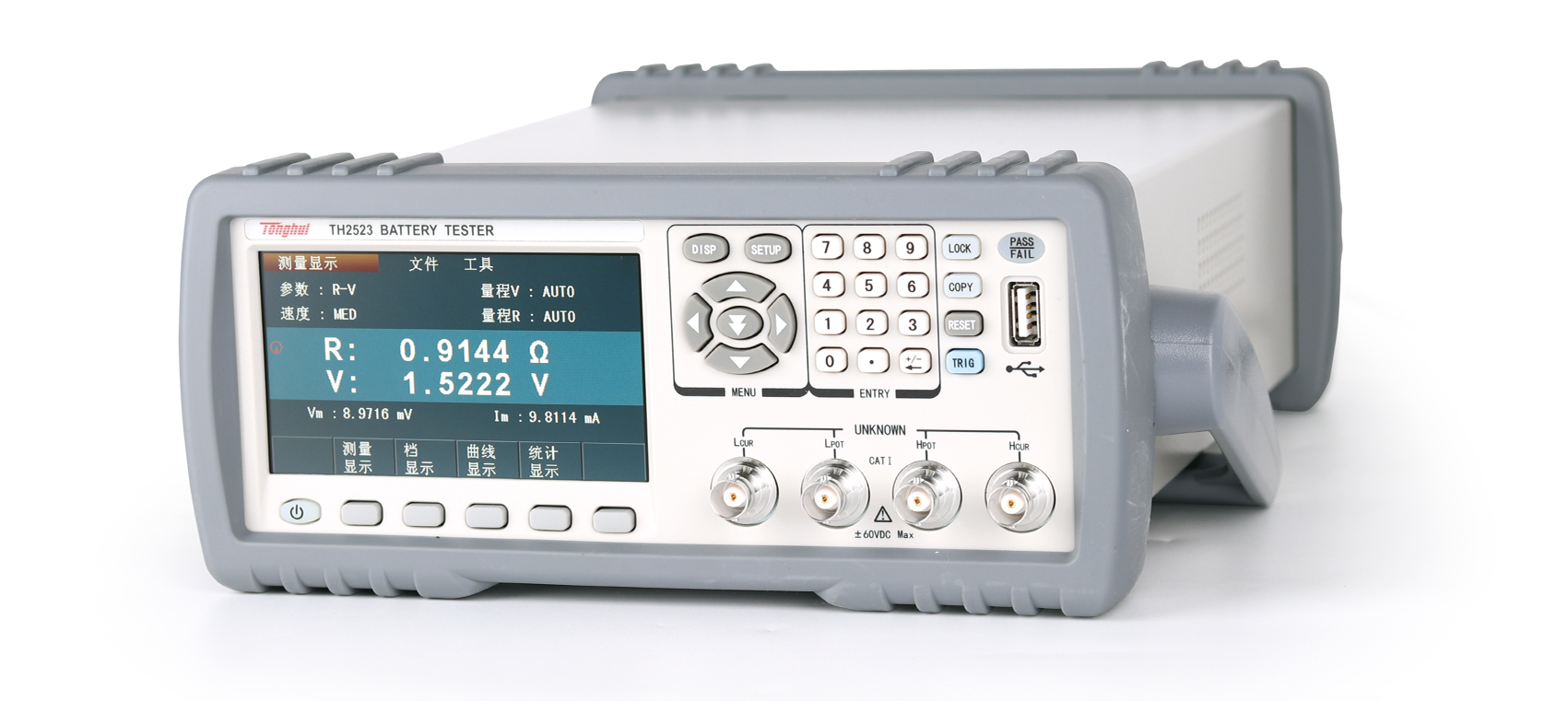

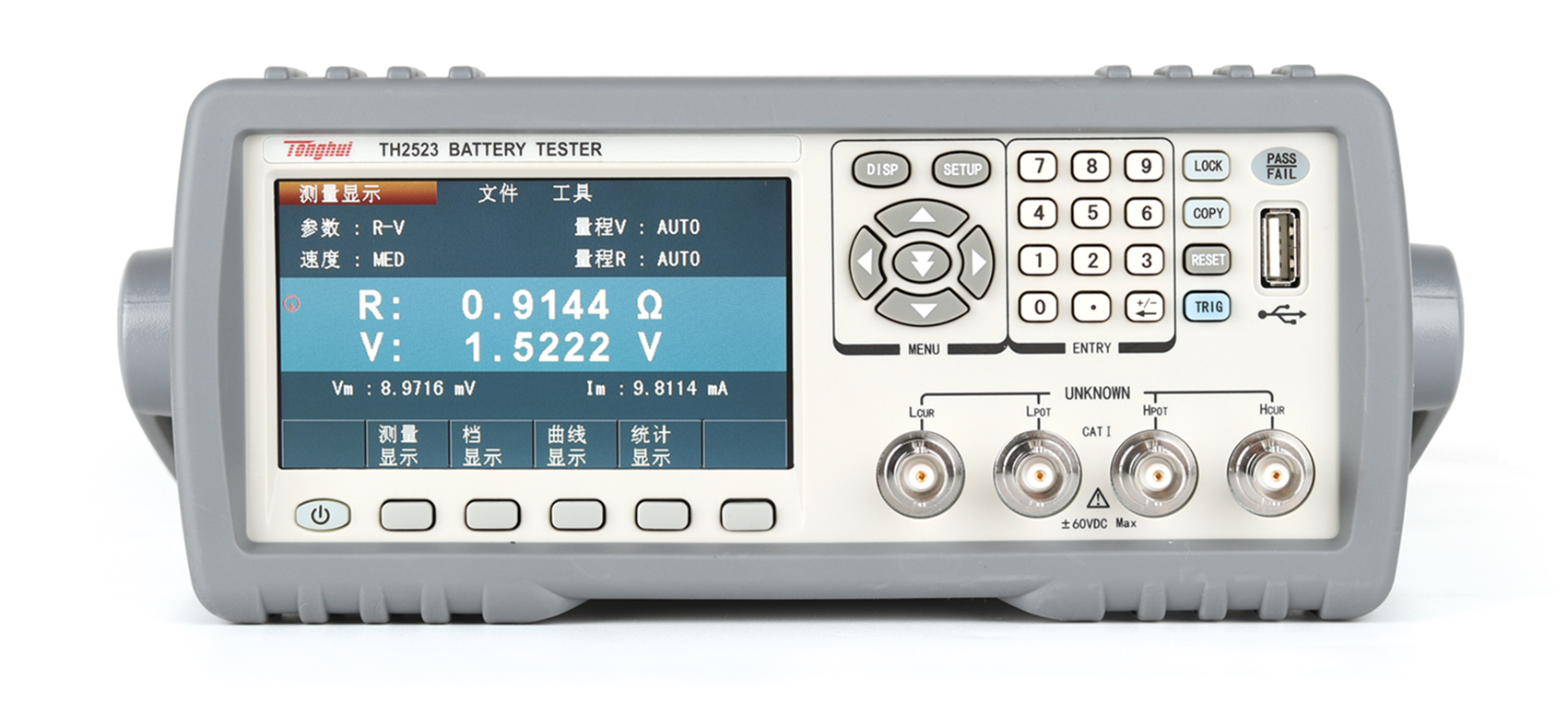

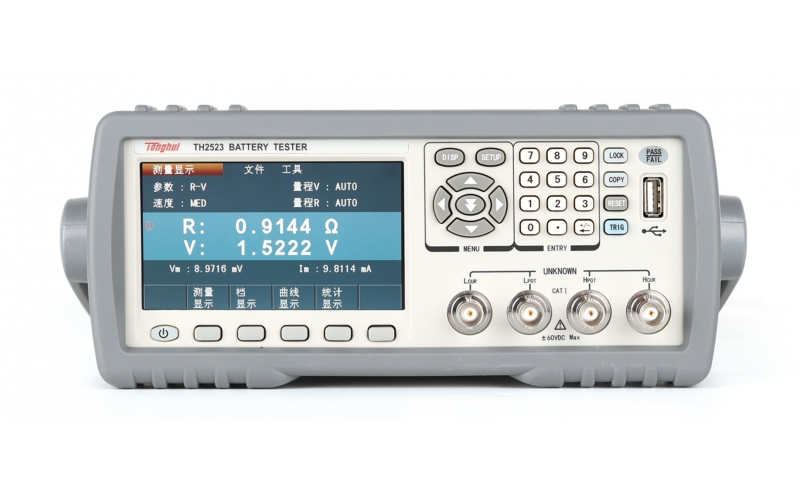

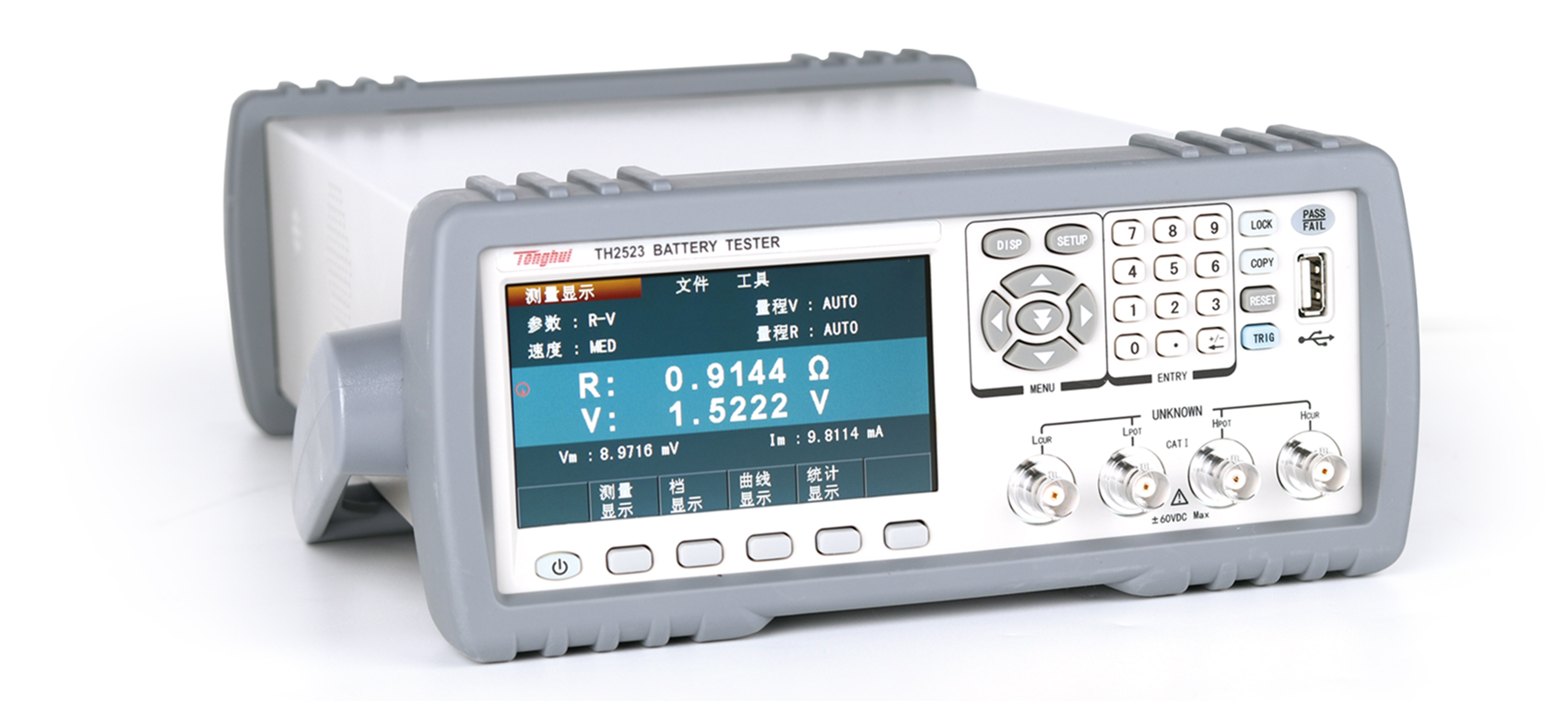

TH2523 交流低電阻測試儀
應用
■ 用于紐扣電池及其電池組等的快速測量
■ 用于智能手機、家用電器、電動 汽車以及電動自行車等的電池測量
■ 用于高電壓電池的測量
■ 用于早期電池開發研究的測量
■ 各種接觸電阻的測量
■ 各種電池的劣化情況 測定及壽命評估
■ UPS在線檢測
■ 超級電容等效電阻 (ESR)的測量
技術參數
| 型號 | TH2523 | |
| 顯示 | 顯示器 | 4.3英寸480x272 24位色TFT顯示器 |
| 顯示的位數 | R:慢速5位，最大顯示數字35000；快速，最大顯示數字3500V:慢速5位，最大顯示數字35000； 快速，最大顯示數字3500 | |
| 測量參數 | R,V,R-V,Z-θ°,Z-θr,L-Q,L-R,R-X,R-Q | |
| 基本準確度 | R:0.1%，V:0.05% | |
| 測試信號源 | 頻率 | 1kHz ±0.2Hz 正弦波 |
| 恒定電流 | 100mA/10mA/1mA/100uA/10uA | |
測量顯示范圍 | 電阻R/阻抗Z/電抗X | 1uΩ—3.5kΩ |
| 直流電壓V | 100uV—65V | |
| 電感L | 0.2nH-1H | |
| 品質因數Q | 0.001—9999.9 | |
| 相位角θd(deg) | -179.99—179.99 | |
| 相位角θd(rad) | -3.1416—3.1416 | |
| 數學運算 | 直讀，ΔABS, Δ% | |
| 量程 | 交流電阻R | 30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ |
| 直流電壓V | 6V/60V | |
| 最大輸入電壓 | 65V | |
| 測試速度(次/秒) | FAST：約50次/秒； MED：約10次/秒 ； SLOW1：約5次/秒； SLOW2：約3次/秒 | |
| 比較器 | 10檔，通過檔的分選確定產品 的等級及訊響功能 | |
| 量程方式 | 自動、保持 | |
| 觸發方式 | 內部、手動、外部、總線 | |
| 操作方式 | 測試線接觸故障檢查；被測件電流/電壓監視；REL偏差扣除；短路清“0”；1-255次平均；測量延遲的設定；被測件的圖形分析掃描；USB存儲功能；多大100組設定 文件的存儲/加載；最高30000個測試數據的統計功能等。 | |

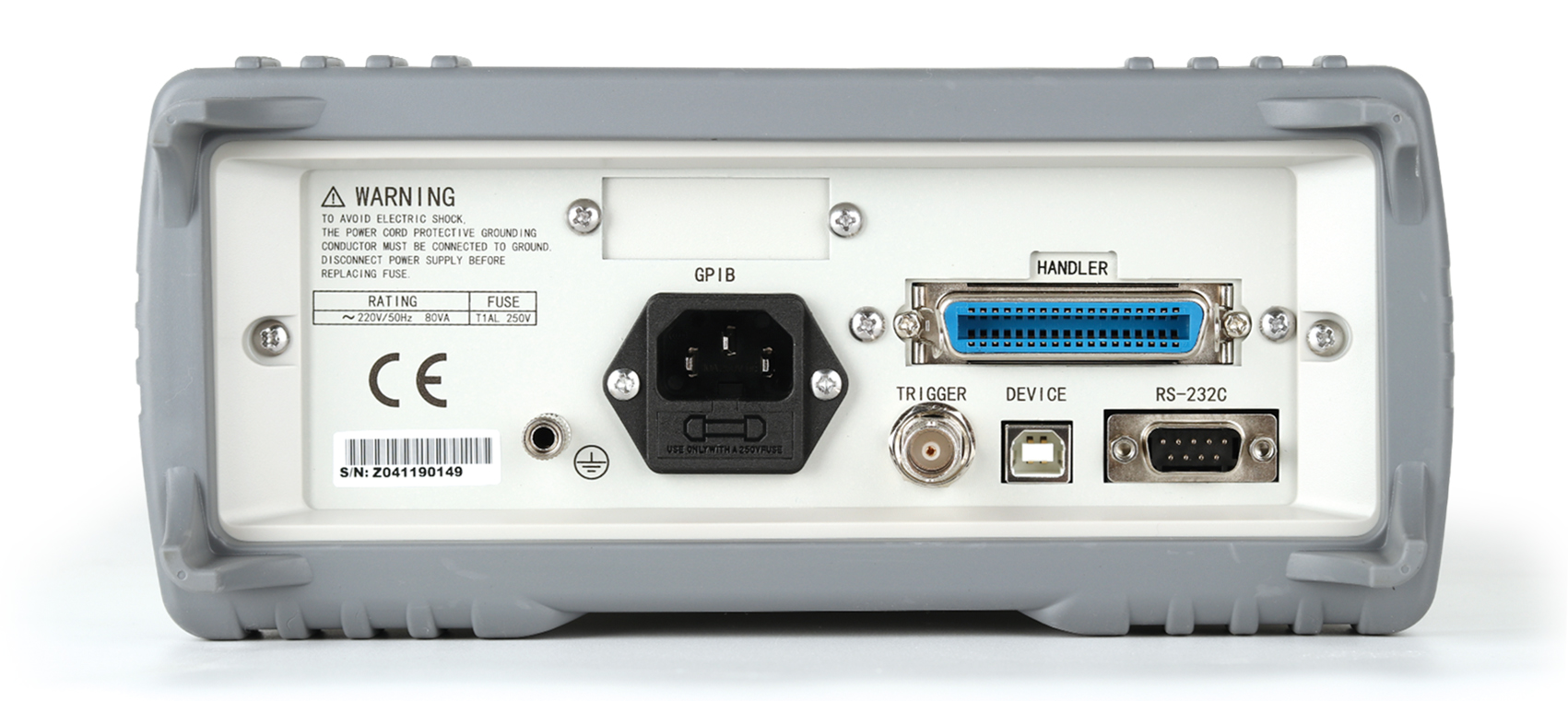

| 接口 | Handler、RS232、USB DEVICE、 GPIB（選配）、USB HOST | |
| 通用技術參數 | ||
| 工作環境 | 溫度 | 0℃ -40℃ |
| 濕度 | ≤90%RH | |
| 電源要求 | 電壓 | 100V-120V,198V-242V |
| 頻率 | 47Hz - 63Hz | |
| 功耗 | 最大15AV | |
| 體積(WxHxD) | 215mmx87mmx335mm(凈尺寸)235mmx105mmx360mm(加護套后) | |
| 重量 | 約3.6k | |
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 帶盒四端絕緣帶鎖Kelvin測試線 | TH26011CS | ||||
