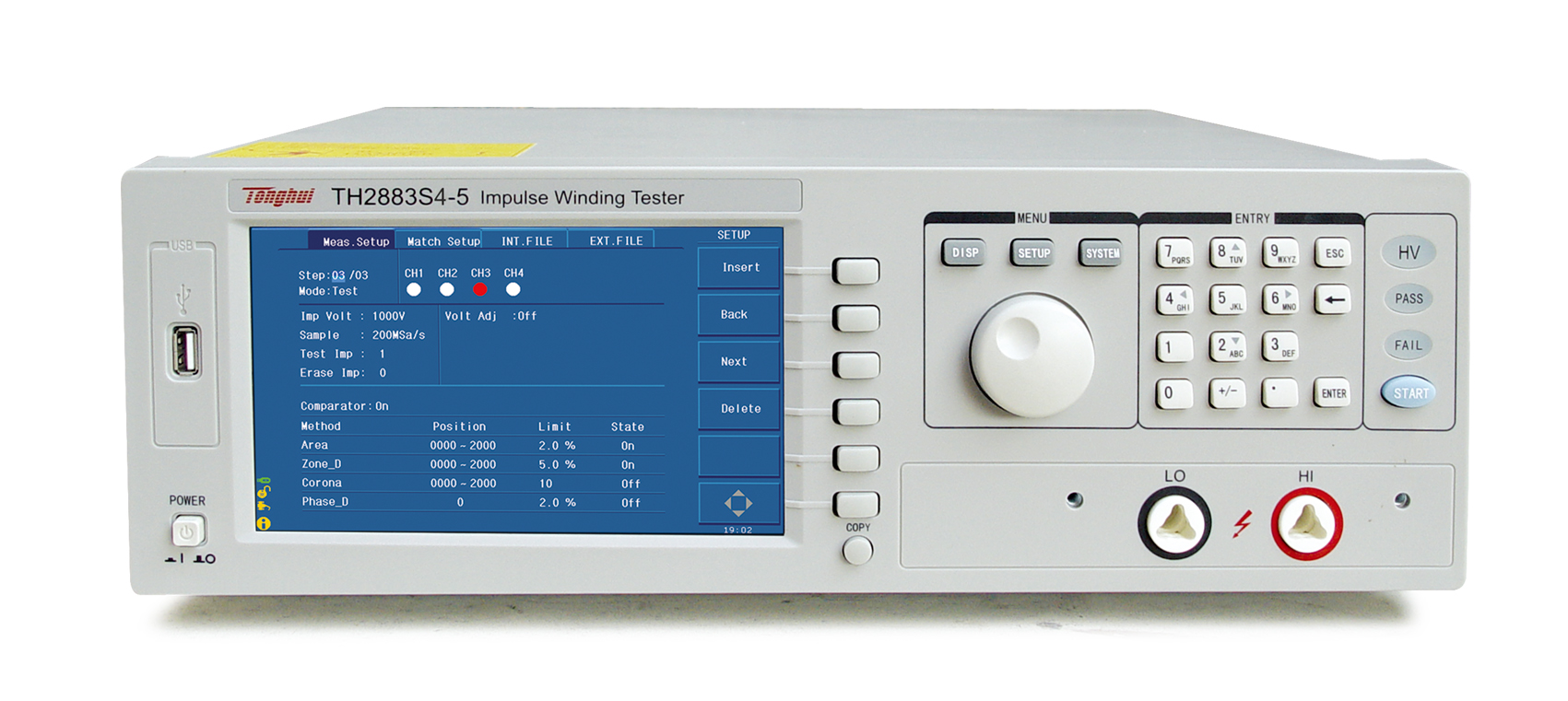

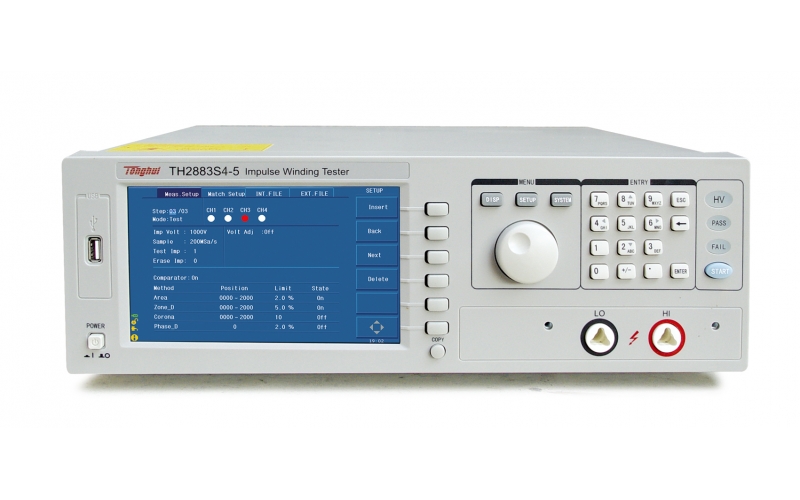

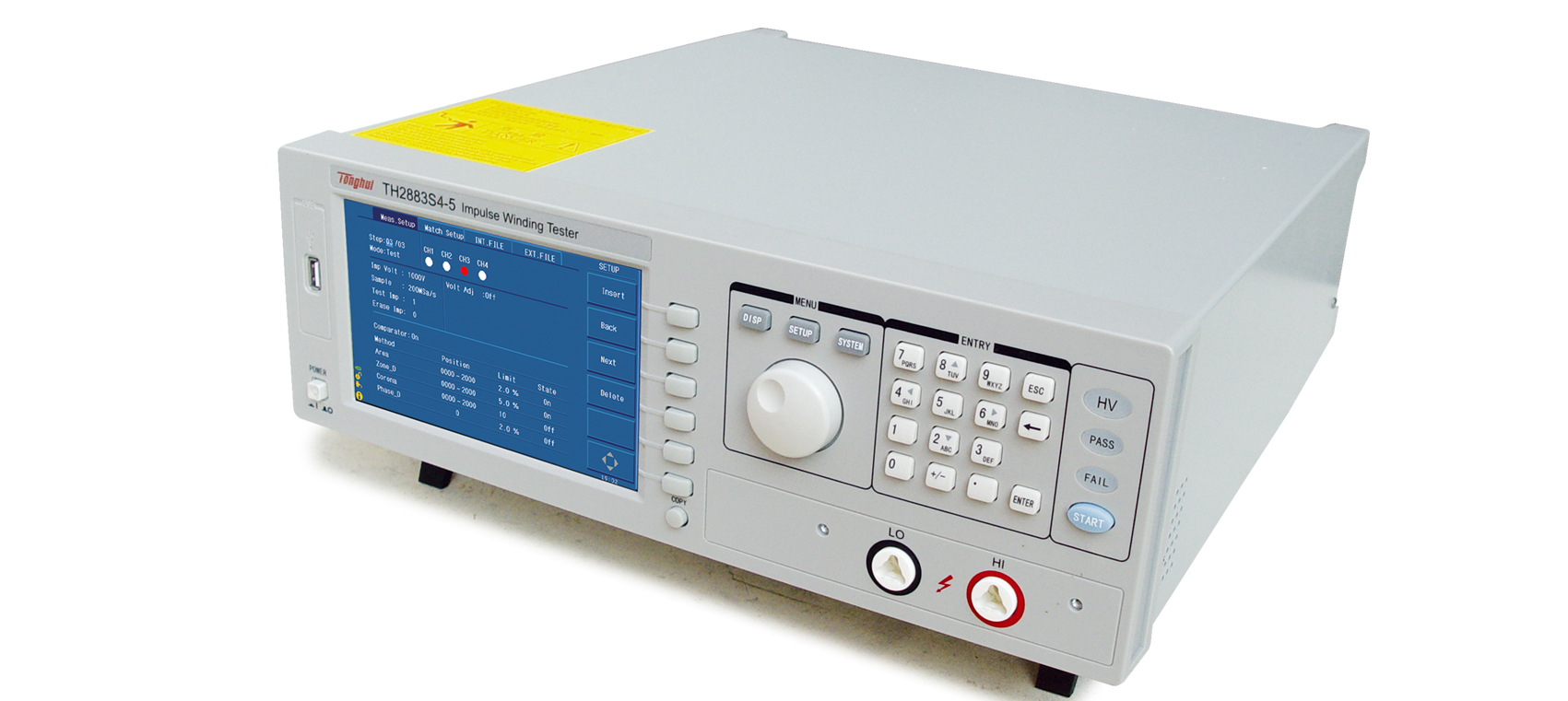

• TH2883S4-5脈沖式線圈測試儀


• 簡介

• ■?TH2883系列產品是同惠研發的最新脈沖式線圈測試儀產品線。可完整提供低壓30V到高壓10kV，單通道到多通道（最大8通道）系列線圈

  ? 測試儀解決方案。TH2883該系列產品采用當前主流32bit CPU和高密度 SMD貼裝工藝，65k色的7寸寬屏TFT顯示器。操作功能簡潔易用，

  ? 顯示界面清新亮麗。 最低30V，最高10kV涵蓋寬范圍脈沖電壓，低至1uH電感量的線圈測 試，高達200Msps的采樣率，6k Bytes的存儲

  ? 深度，讓您的測試“無微不至”。

  ■?TH2883系列根據輸出電壓分為TH2883-1、TH2883-5、TH2883-10三 種型號。TH2883-1是低電感脈沖式線圈測試儀，具有最低30V、最高

  ? 1200V的脈沖電壓，可測試低至1uH電感量的線圈，是開關電源等所用 電感線圈的理想測試產品。TH2883-5具有100V-5000V的寬范圍脈

  ? 沖電壓，是測試各種線圈的標配產品。TH2883-10具有最高10kV的脈沖輸出電壓，可測試更高絕緣耐壓的匝間測試。

  ■?TH2883系列產品標配USBHost、RS232C、USB Device和LAN接口，既方便您圖形的快速保存，又方便您進行遠程控制。

• 應用

• ■?電機線圈匝間絕緣/層間短路測試
  ■?變壓器線圈匝間絕緣/層間短路測試
  ■?繞線電感線圈匝間絕緣/層間短路測試

• 技術參數

• 型號		TH2883-5
  脈沖電壓		100V-5000V 10V步進±5%±15V
  通道數		1
  電感測試范圍		≥10uH
  脈沖能量		最大 0.25焦耳
  測量速度		6次/秒
  施加脈沖數		最大到32個
  輸入阻抗		5MΩ
  顯示器		800x480點65k色TFT，波形顯示范圍600x256
  波形采集		采樣率: 最高200Msps, 8級可調分辨率: 8 Bits存儲深度:6k Bytes樣本平均:1-32
  判定方法		和標準波形比較??面積比較??面積差比較??電暈放電??相位差比較
  波形測量		波形的電壓、波形的頻率、波形的時間
  觸發方式		手動觸發、外部觸發、總線觸發，內部觸發
  判別輸出		OK/NG?顯示，LED 燈指示，蜂鳴器報警
  測量統計		具有測量結果的統計功能
  存儲器		儀器內部可以存儲20組標準波形和儀器設置也可以使用U盤作為外部存儲器

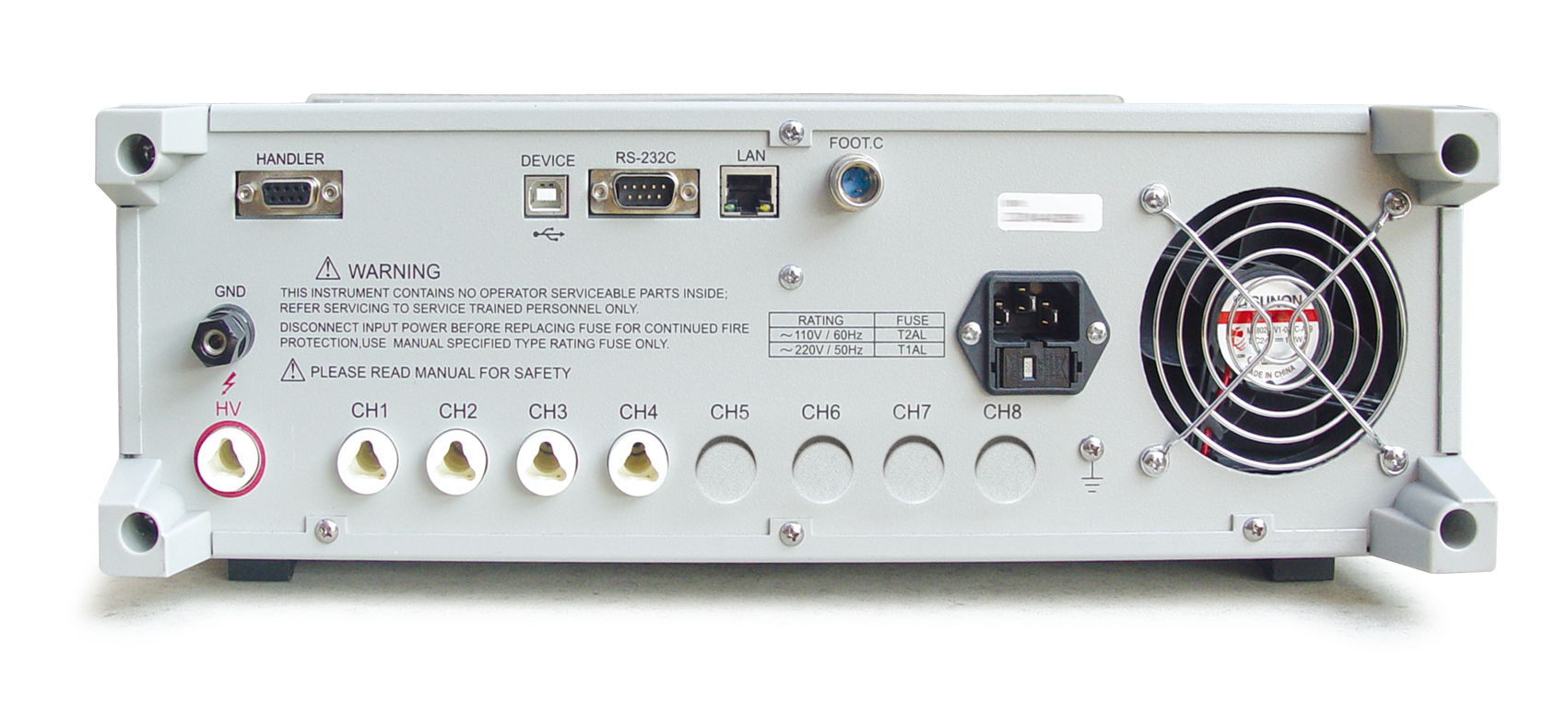

  接口		Handler,RS232C,USB Device,USB Host，Lan
  電源
  供電電源		110V/220V±10% 50Hz/60Hz±5%
  電源功耗		≤200VA
  通用條件
  工作環境	溫度	0℃?- 40℃
  	濕度	≤75% R.H.
  安全和電磁兼容		IEC61010-1:2001,IEC61326-2-1:2005




• 附件

標配
配件名稱	型號
高壓測試線	TH2883-01
腳踏啟動開關	TH2881-001

選配
配件名稱	型號
測試夾具	TH26052
測試夾具	TH26053

TH2883S4-5脈沖式線圈測試儀
