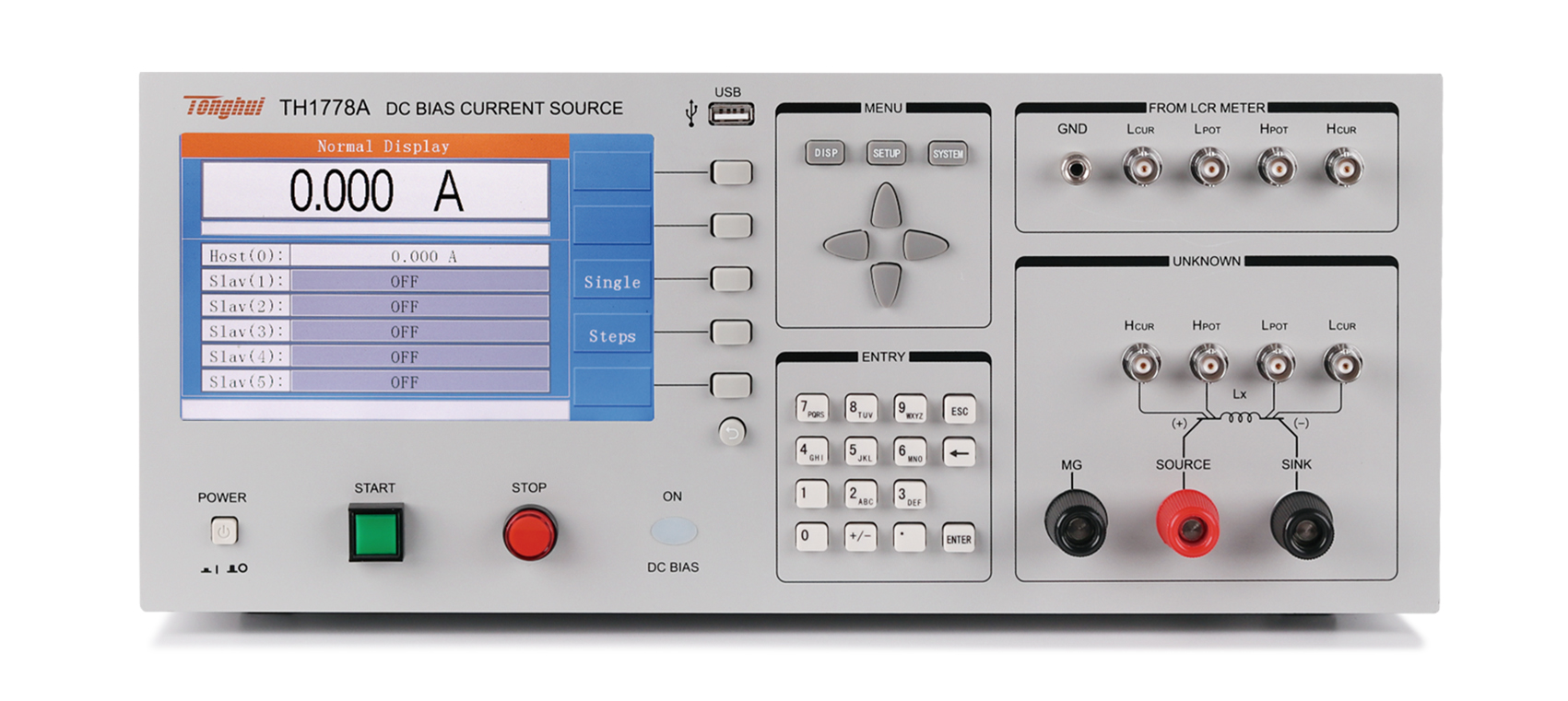

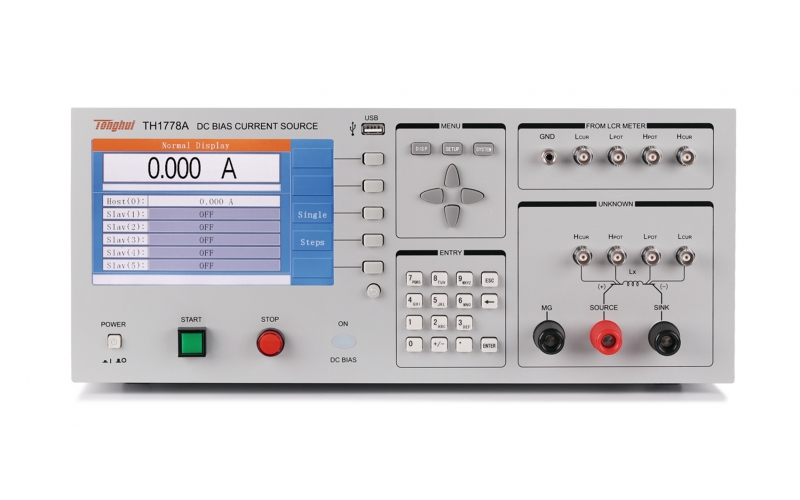

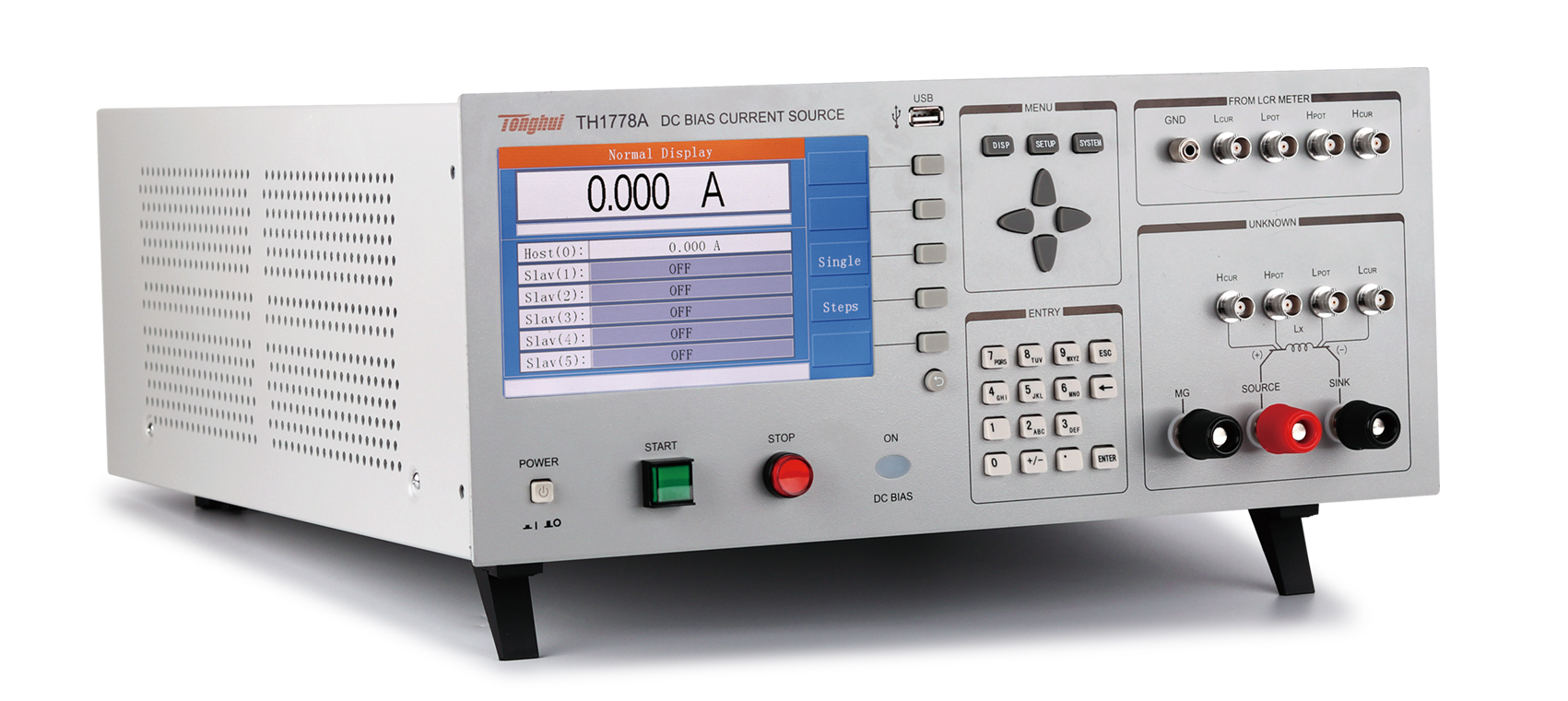

TH1778A 直流偏置電流源
應用
■?電感器/電抗器直流特性分析
■?鐵芯/鐵氧體材料飽和特性分析
■?其他材料的直流特性分析
技術參數
型號 | TH1778A主機 | ||
顯示 | 7英寸?800×600?RGB?TFTLCD屏 | ||
操作 | 實體按鍵+腳控開關 | ||
支持測量頻率 | 0Hz-2MHz | ||
電流范圍 | 0-±20A | ||
電流 | 量程 | 0mA-1.000A | 1.000A-5.000A |
步進 | 5mA | 25mA | |
掃描調整時間 | 4ms-3600s | 10ms-3600s | |
掃描調整最小步進 | 5mA | 25mA | |
量程 | 1.000A/5.000A/20.0A | ||
最大輸出電壓 | 10V（此電壓為輸出1.000A時的電壓，不同量程請參照用戶手冊） | ||
最大允許直流電阻 | Rmax=Vmax/I?(Ω)（Rmax的計算請參照用戶手冊說明） | ||
最大允許電感量 | Lmax=Vmax/(di/dt)?(mH)（Lmax的計算請參照用戶手冊說明） | ||
量程方式 | 自動 | ||
啟動及停止控制方式 | START/STOP實體按鍵、4種腳控、總線 | ||
連續加載最大電流時間 | 保守2-3h，不間斷輸出 | ||
功能 | 儀器故障自檢；99組自定義文件管理；雙進度條指示；中英雙語；從機軟開關；實時操作；SCPI指令集；簡易雙顯計算器等 | ||
LCR連接能力 | 可受控TH2829/TH2827/TH2832/TH2838/TH2839 | ||

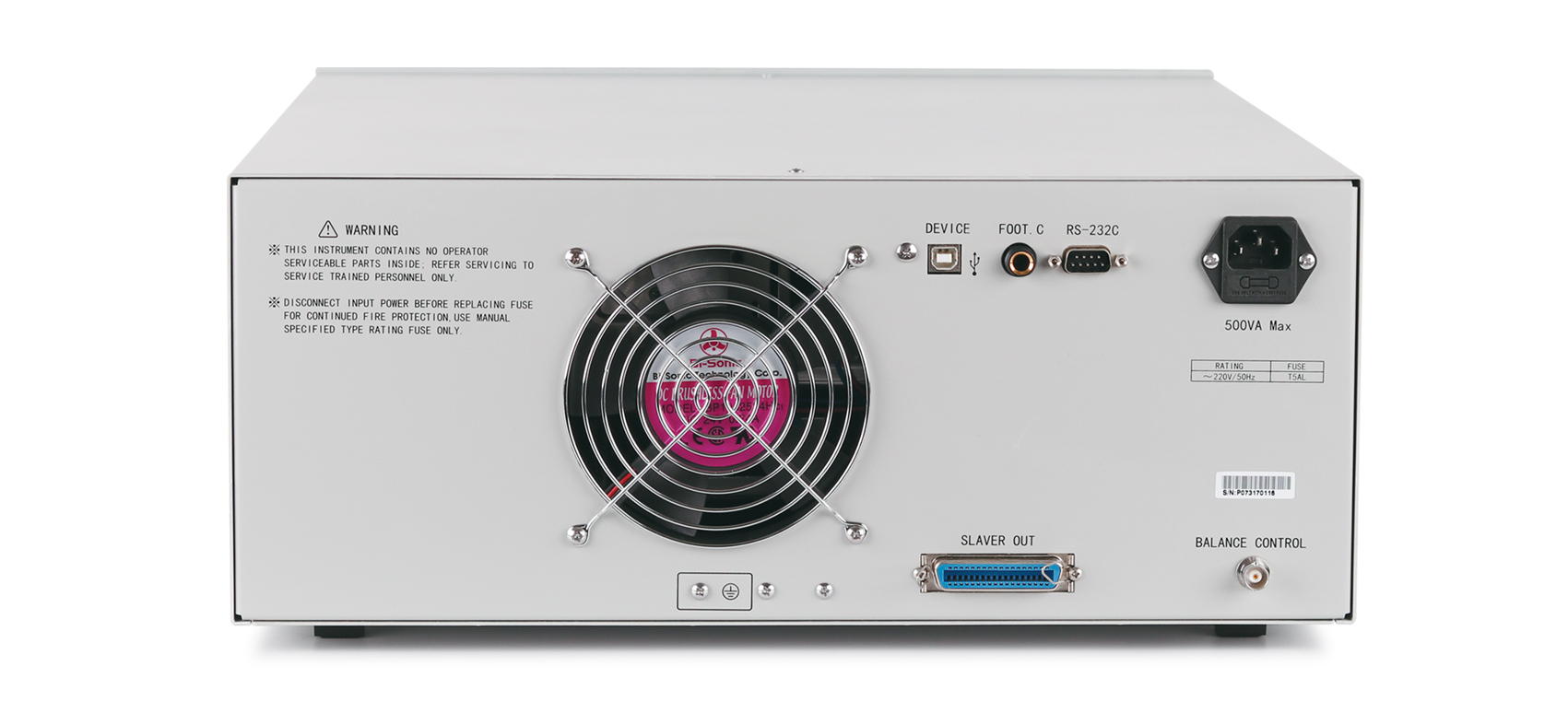

接口 | RS232、SlaverLink | ||
