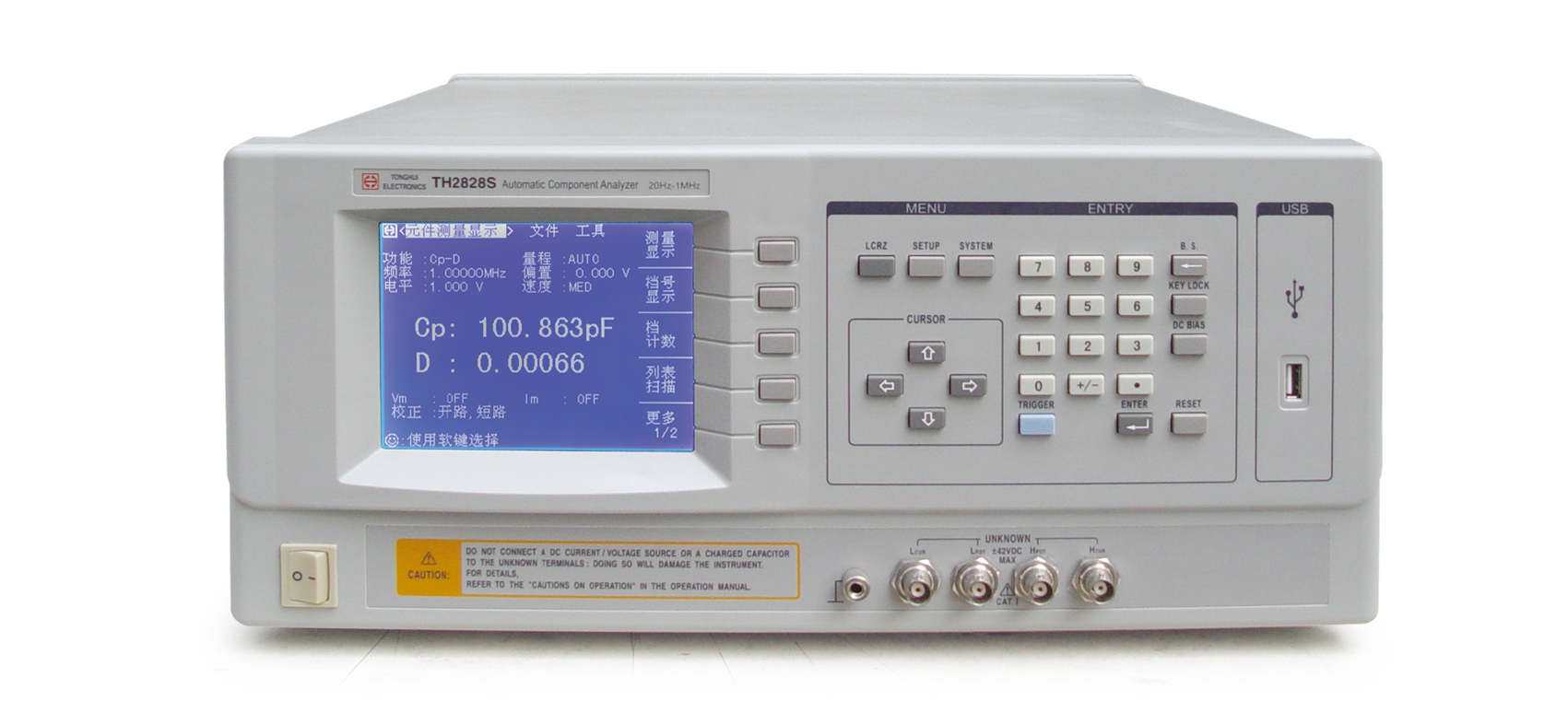

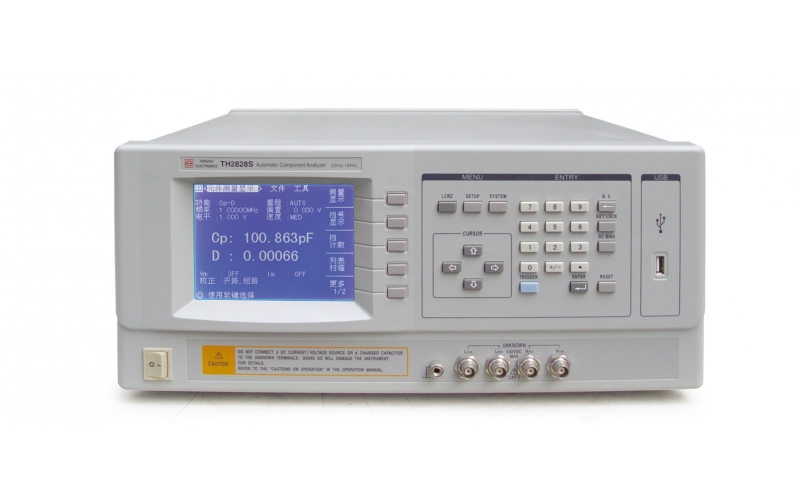

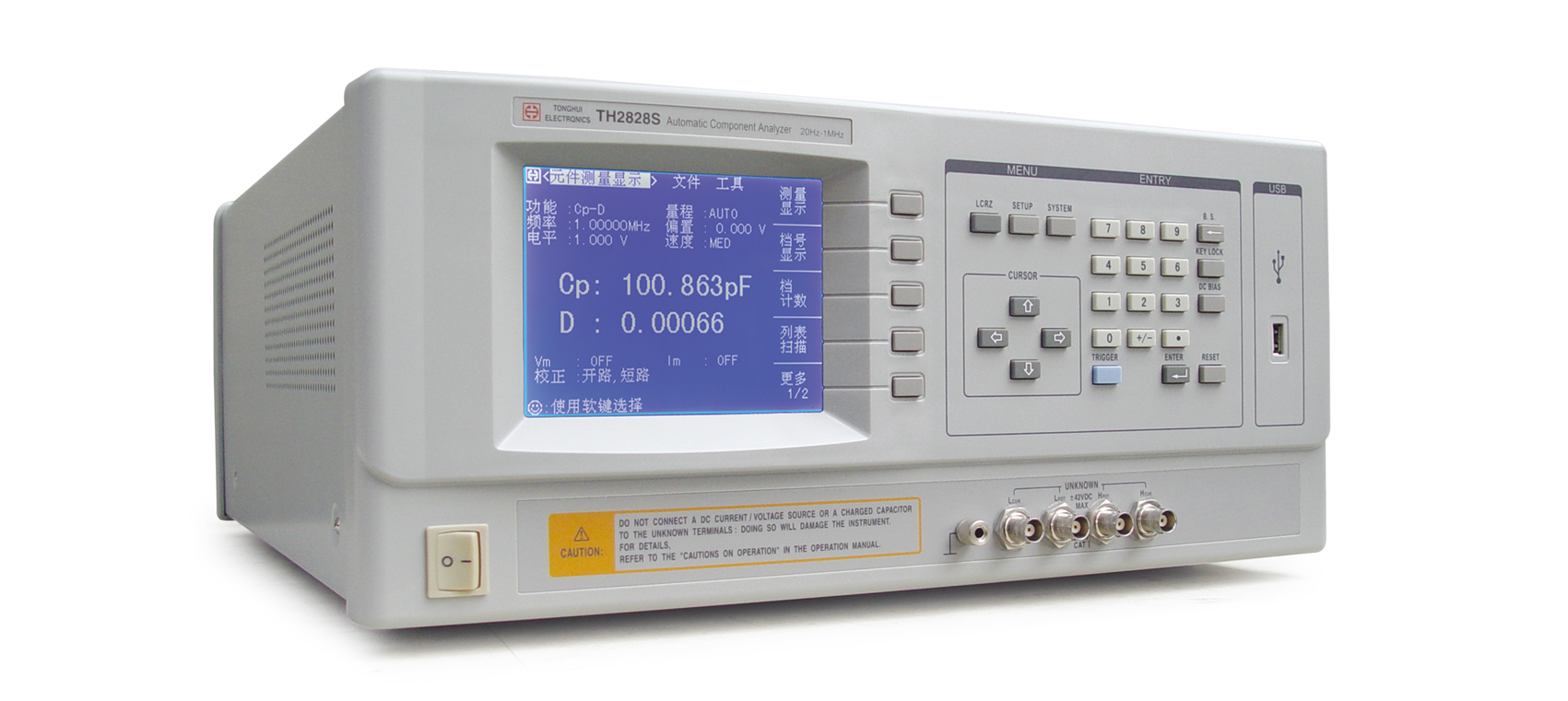

TH2828S 阻抗分析儀
應用
■?無源元件
? 電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估和性能分析。
■?半導體元件
? LED驅動集成電路寄生參數測試分析；變?nèi)荻O管的C-VDC特性；晶體管或集成電路的寄生參數分析
■?其它元件
? 印制電路板、繼電器、開關、電纜、電池等的阻抗評估
■?介質材料
? 塑料、陶瓷和其它材料的介電常數和損耗角評估
■?磁性材料
? 鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估
■?半導體材料
? 半導體材料的介電常數、導電率和C-V特性液晶材料：
■?液晶單元
? 介電常數、彈性常數等C-V特性
技術參數
測試參數 | |Z|,|Y|,C,L,X,B,R,G,D,Q,θ,ESR,Rp | |
測試頻率 | 20Hz-1MHz,1mHz分辨率 | |
測試電平范圍 | 正常：5mV-2V,恒電平：10mV-1V,1mV 步進 | |
輸出阻抗 | 30Ω，100Ω可選 | |
基本準確度 | 0.05% | |
? ? ? ? 顯示范圍 ? ? ? ? | |Z|,R,X | 0.00001Ω-99.9999MΩ |
|Y|,G,B | 0.00001μS-99.9999S | |
C | 0.00001pF-9.99999F | |
L | 0.00001μH-99.9999kH | |
D | 0.00001-9.99999 | |
Q | 0.01-99999.9 | |
θ(DEG) | -179.999°-179.999° | |
θ(RAD) | -3.14159-3.14159 | |
△% | -999.999%-999.999% | |
測量時間（≥1kHz） | 快速：32ms, 中速：90ms, 慢速：650ms | |
等效電路 | 串聯，并聯 | |
量程方式 | 自動，保持 | |
觸發方式 | 內部，手動，外部,總線 | |
平均次數 | 1-255 | |
清零功能 | 開路，短路，掃頻清零，負載 | |
內部直流偏置源 | 0V,1.5V,2V | |
比較器功能 | 10檔分選和檔計數功能 | |
存儲器 | 可保存20組儀器設定值 | |

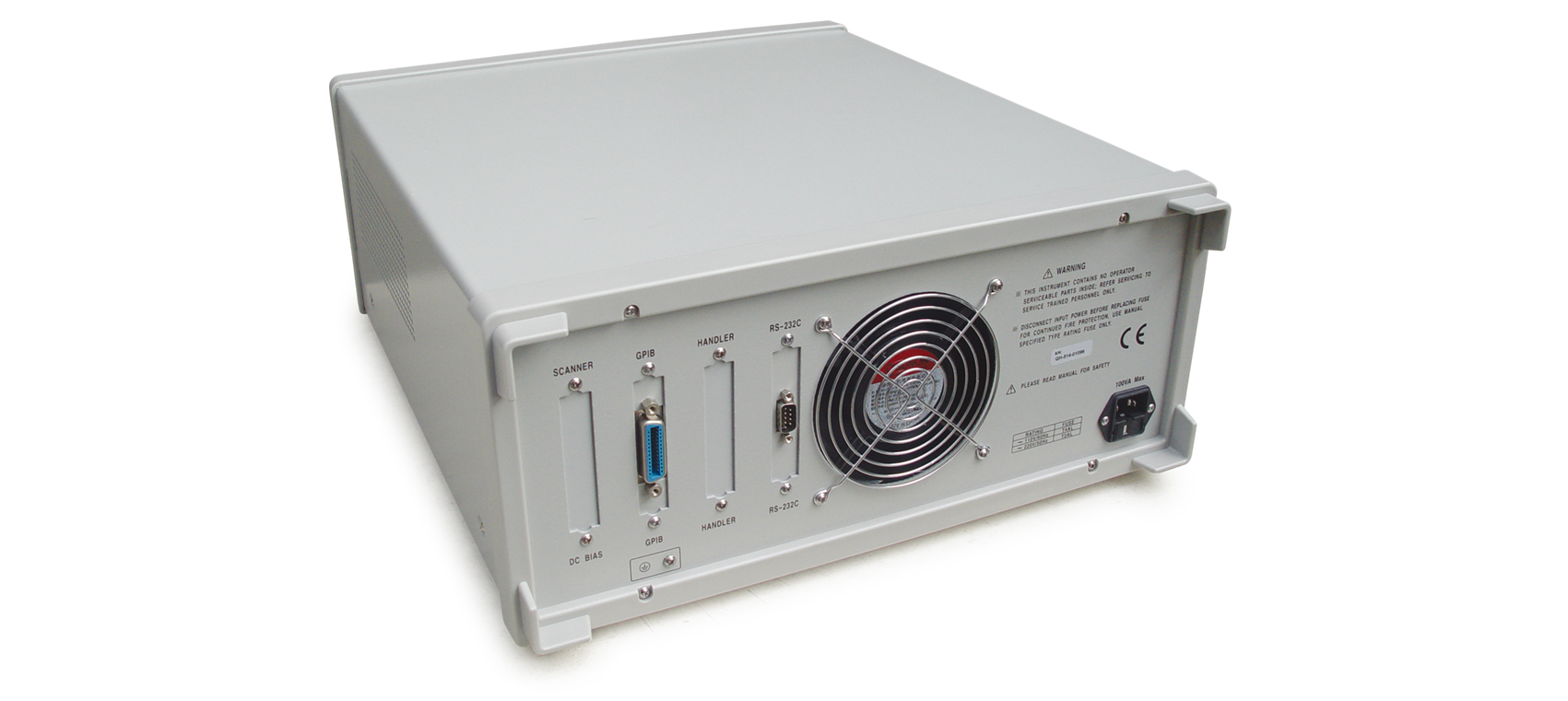

接口 | RS-232C、HANDLER(選件)、USB(選件)、GPIB | |
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 四端帶卡夾具 | TH26005C | ||||
| 短路片 | TH26010 | ||||
| 帶盒四端絕緣帶鎖Kelvin測試線 | TH26011BS | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| 磁環夾具 | TH26008A | ||||
| 帶盒貼片測試線 | TH26009B | ||||
